邊緣計算網關二次開發指導手冊

庫函數接口介紹

(適用于：BMG800系列）

目錄

1. 獲取溫濕度(硬件設備為sht10)

2. 獲取大氣壓(硬件設備為bmp180)

3. 讀取ADC值(硬件設備為ms1112)

4. 狀態燈控制(硬件設備為pcal6416)

5. GPIO控制繼電器

    5.1設置繼電器狀態

    5.2 查詢繼電器狀態

6. DI控制操作

7. COM口

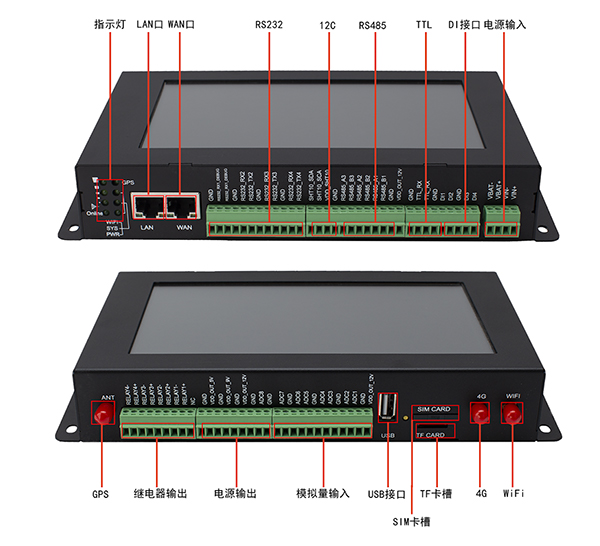

BMG800邊緣計算網關，是一款功能強大的智能網關。該系列網關盒子，采用工業級ARM處理器， DDR3 內存最大1GB（可選），和大容量 FLASH，為邊緣節點業務提供強大計算資源， 有效分擔云端負荷。BMG800系列邊緣計算網關采用Linux 操作系統，集成Python開發環境和C語言開發環境，提供標準API接口及開發指導，為用戶的二次開發提供穩定快捷的平臺。

邊緣計算網關二次開發，首先定義的庫函數、宏定義包含在了libgeneral.so動態庫中，其次使用時需要包含頭文件：

#include <gpio_ops.h>

#include <i2c-sensor.h>

1. 獲取溫濕度(硬件設備為sht10)

原型：int get_humidity_tempareture(sht10_st *value)

參數：sht10_st結構體指針，讀取的結果填充該結構體。結構體定義見后面

返回值：0-成功，-1 - 參數錯誤，-2 - 設備節點不存在，-3 - 讀取失敗

typedef struct{

int humidity;  // 單位：mRH到RH得除以1000

int temperature;//單位：m℃到℃得除以1000

}sht10_st;

2.獲取大氣壓(硬件設備為bmp180)

原型：int get_pressure_temparature(atmos_st *value)

參數：atmos_st結構體指針，讀取的結果填充該結構體。結構體定義見后面

返回值：0-成功，-1 - 參數錯誤，-2 - 設備節點不存在，-3 - 讀取失敗

typedef struct{

int temperature;

int pressure;  //單位：Pa

}atmos_st;

3.讀取ADC值(硬件設備為ms1112)

原型：int adc_channel_get(int channel_no,int *value)

  參數：channel_no - 通道 (取值范圍1-8)，int型指針-adc采樣結果。

返回值：0-成功，-1 - 參數錯誤，-2 - 設備節點不存在，-3 - 讀取失敗

該函數原始的adc，還需要原始值轉為采樣電壓。

采樣電壓 = ( (*value) * 2.048)/32768/0.4，單位= V

若輸入的為電流模式，需進一步換算，輸入電流 = 采樣電壓/250，電流單位為A

4.狀態燈控制(硬件設備為pcal6416)

   原型：int led_control_set(led_num_e led_no,led_state_e enable)

   參數： led_no - led編號，enable - led設置狀態

 返回值：0-成功，-1 - 參數錯誤，-2 - 設備節點不存在，-3 - 設置失敗

typedef enum {

LED_SINGAL_C,

LED_SINGAL_B,

LED_SINGAL_A,

LED_WIRELESS,

LED_GPS,

LED_ONLINE,

}led_num_e;

typedef enum{

LED_OFF,

LED_ON,

}led_state_e;

5.GPIO控制繼電器

    5.1設置繼電器狀態

    原型：int gpio_direction_output(int gpio_no,int state)

    參數：gpio_no: gpio編號，state: 0 斷開(低電平)，1 閉合(高電平)

    返回值：0-成功，負數-失敗

    5.2 查詢繼電器狀態

    原型：int  gpio_get_value(int gpio_no,int *gpio_state)

    參數：gpio_no: gpio編號，int型指針: 存放讀取結果，*gpio_state=0 當前繼電器斷開(低電平)， *gpio_state =1 當前繼電器閉合(高電平)

    返回值：0-成功，負數-失敗

繼電器對應的GPIO編號：(內核中已經注冊了繼電器管腳，可直接用提供的gpio函數控制)：

#define RELAY_1_BY_GPIO  GET_CPU_RELAY_GPIO(3)

#define RELAY_2_BY_GPIO  GET_CPU_RELAY_GPIO(2)

#define RELAY_3_BY_GPIO  GET_CPU_RELAY_GPIO(4)

#define RELAY_4_BY_GPIO  GET_CPU_RELAY_GPIO(1)

RELAY_1_BY_GPIO - RELAY_4_BY_GPIO分別對應繼電器1到繼電器4

6. DI控制操作

DI對應的GPIO編號：

#define GPIO(n,x)       ((n-1)*32 + x)

#define GPIO_DI1_IN_EN          GPIO(4,28)

#define GPIO_DI2_IN_EN          GPIO(4,27)

#define GPIO_DI3_IN_EN          GPIO(4,26)

#define GPIO_DI4_IN_EN          GPIO(4,25)

GPIO_DI1_IN_EN - GPIO_DI4_IN_EN分別對應DI1到DI4

linux應用控制gpio的方法如下：

以下為控制DI1的操作過程參考：

6.1 進入 /sys/class/gpio/ 目錄

6.2 其次如下

    echo 124 > export

    //124=（4-1）*32 + 28

    //GPIO(n,x)->((n-1)*32 + x)

    //GPIO_DI1_IN_EN->GPIO(4, 28)

6.3 此時會產生一個gpio124 的目錄.

6.4  cd gpio124

6.5 關注以下幾個文件：

direction     這個文件是控制你是輸出還是輸入模式

                如果想設置為輸入：echo in > direction

                如果想設置為輸出：echo out > direction

value        這個文件記錄當前狀態

                為輸出時：

                輸出高電平：echo 1 > value

                輸出低電平：echo 0 > value

                為輸入時：

                當前的輸入狀態

edge         這個控制中斷觸發模式

                 無： echo none > edge

                上升沿觸發：echo rising > edge

                下降沿觸發：echo falling > edge

                輪詢：echo both > edge

6.6 關閉這個GPIO控制。

        cd /sys/class/gpio/

        echo 124 > unexport

以上為控制DI1的操作過程參考

7.COM口

各com口對應的設備節點如下：

   Com2-"/dev/ttymxc1"

   Com3-"/dev/ttymxc2"

   Com4-"/dev/ttymxc3"

   Com5-"/dev/ttymxc6"

   Com6-"/dev/ttymxc4"

   Com7-"/dev/ttymxc5"

Com口可以直接用文件操作函數處理(open/read/write/close等)進行初始化和讀寫。
