配電柜智能化，讓路燈管理邁入智控時代

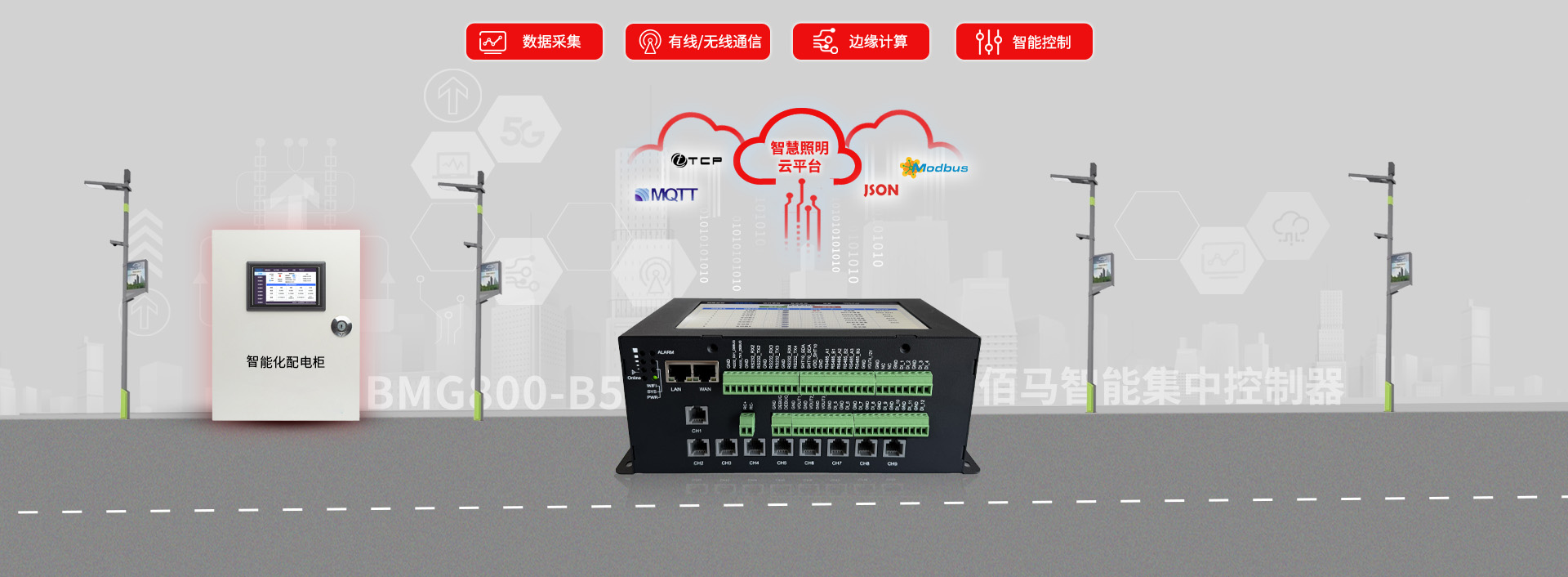

佰馬BMG800-B5智能集中控制器，為提升路燈配電柜智能化水平而研發，有效解決傳統配電柜依賴人工管理、巡查管控效率低等問題。集成物聯網、有線與無線通信、

邊緣計算、智能控制等技術，與佰馬智能照明平臺完美配合，實現對路燈系統實時監測、遠程控制、智能告警。

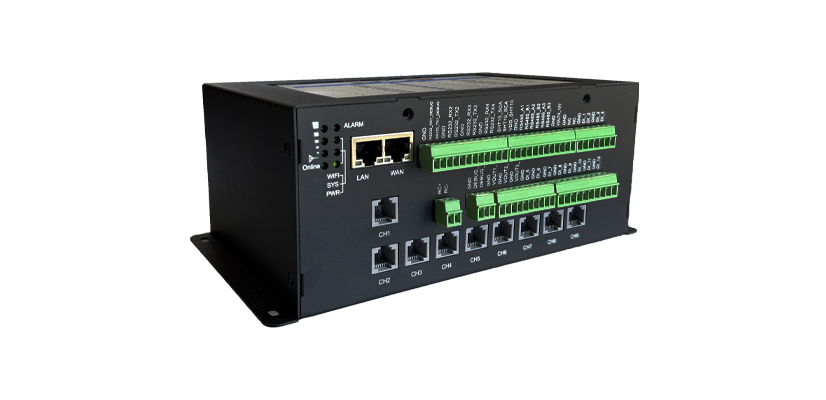

強大配置，實現配電柜四遙智能管理

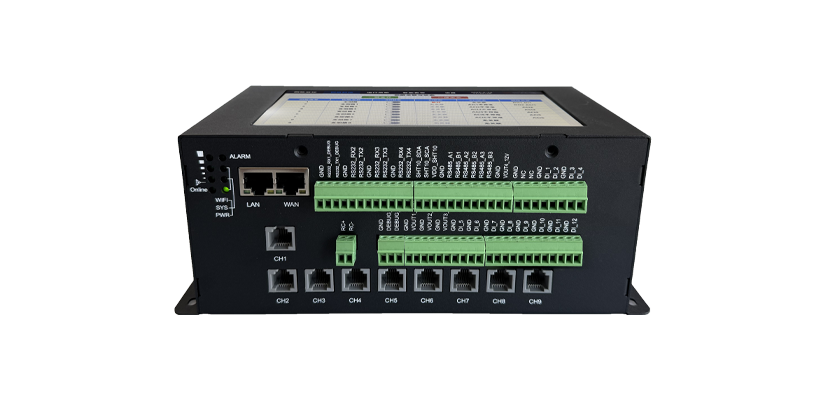

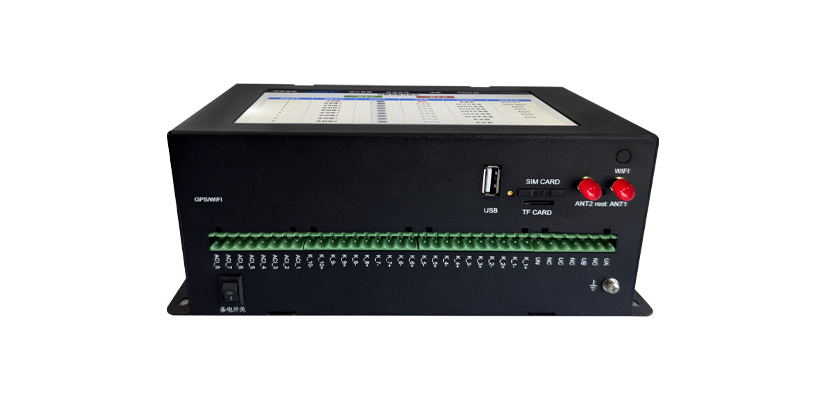

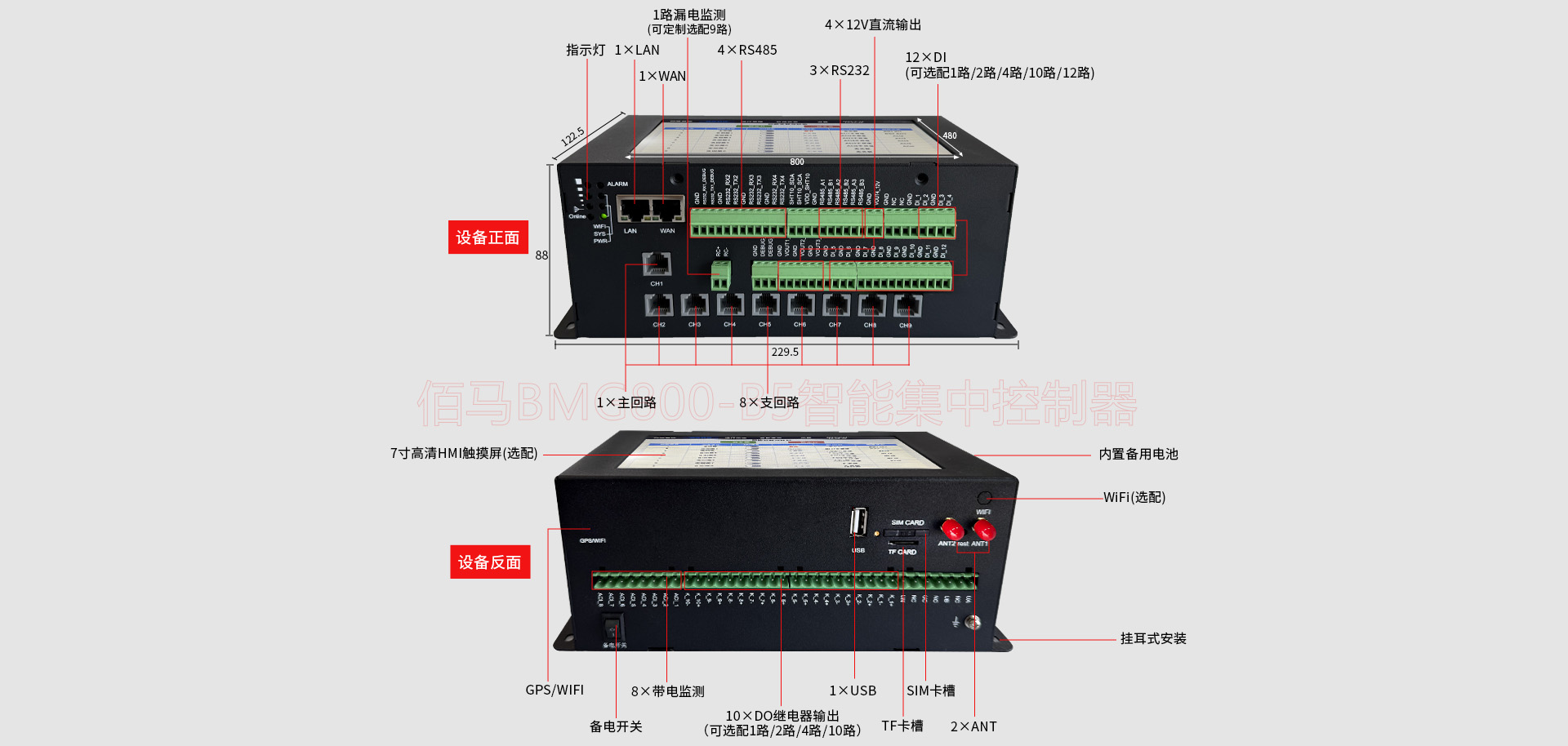

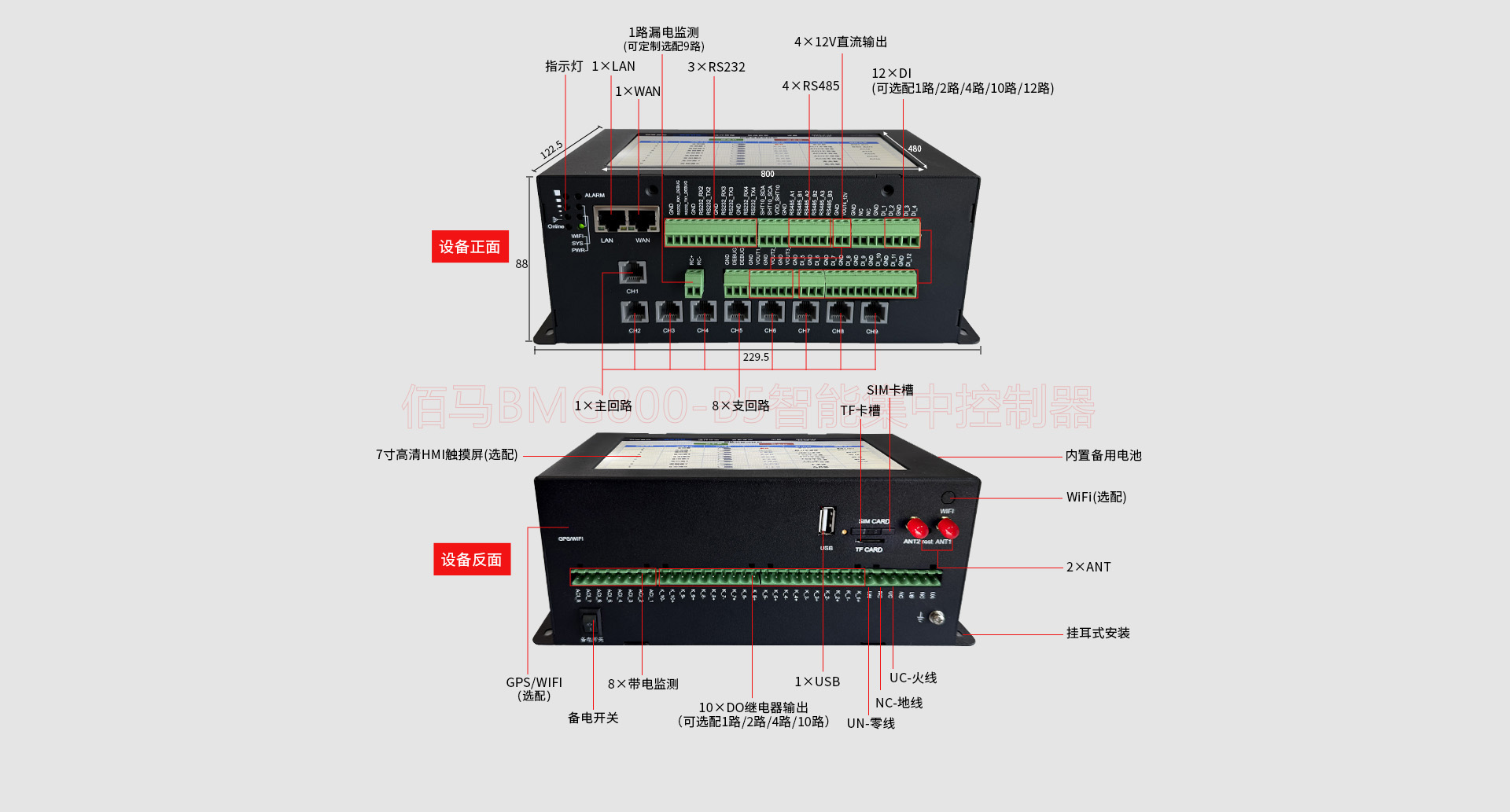

佰馬BMG800-B5智能集中控制器采用工業級ARM高端處理器，Linux操作系統，7寸800*480高清HMI觸摸屏（選配），1路LAN口、1路WAN口、

12路DI（可選配1路/2路/4路/10路/12路）、4路RS232、3路RS485、10路DO繼電器輸出（可選配1路/2路/4路/10路）、4路12V直流輸出、1主回路8支回路、

8路帶電監測、1路漏電檢測（可定制選配9路）、1路USB、1路TF卡接口、有線/4G雙模通信、WiFi（選配），實現配電柜遙測、遙控、遙信、遙調。

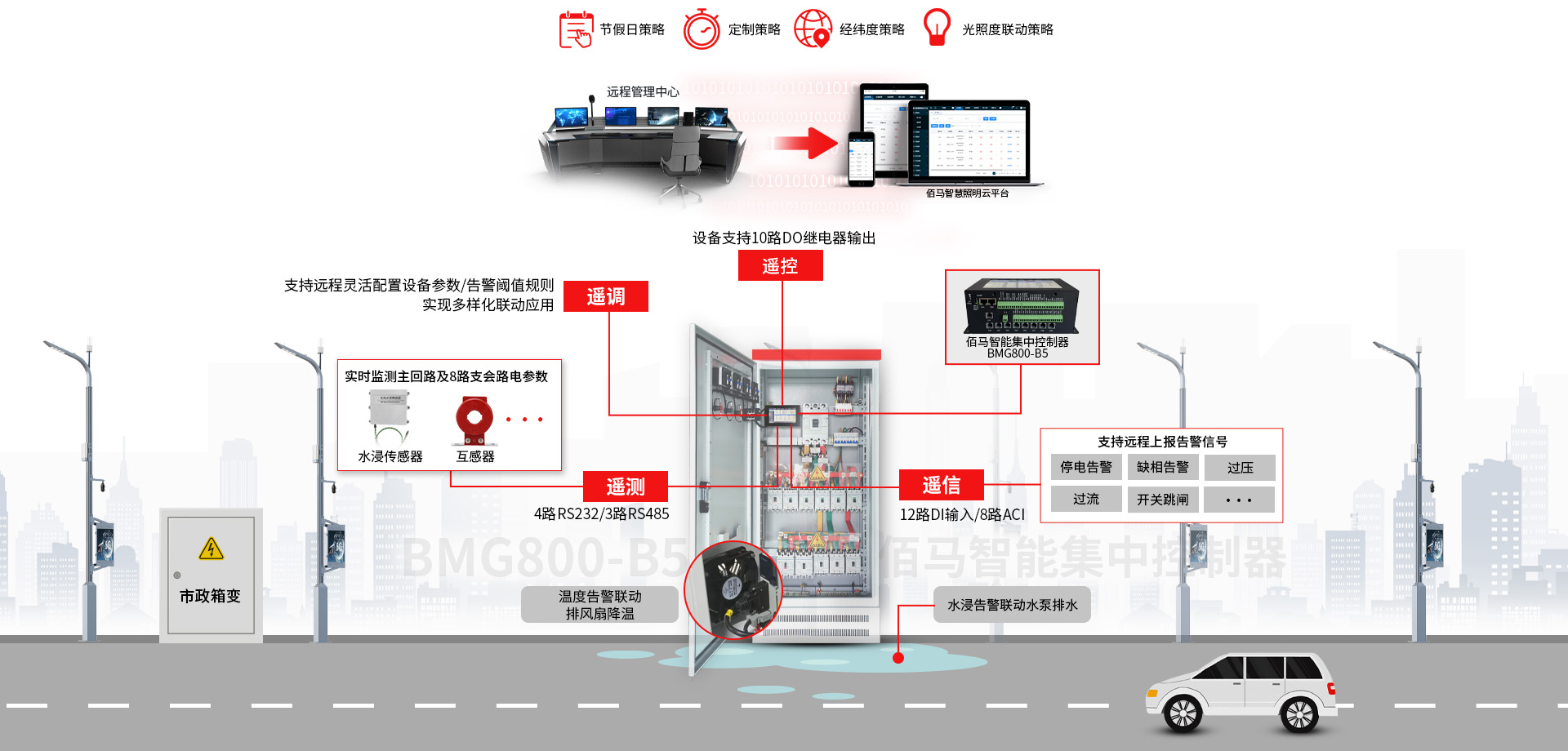

遙測/遙控/遙信/遙調一體集成，感知/預警/控制/聯動一步到位

● 遙測：4路RS232、3路RS485，用于接入互感器、智能電表、傳感器等；監測回路交流接觸器開關吸合狀態，在線實時監測回路狀態；實時監測主回路（三相電壓/電流/功率/漏電）及8路支回路電參（電壓/電流）；非法開箱監測、漏電監測、水浸監測、溫濕度監測等；

● 遙控：10路DO繼電器輸出，與交流接觸器輔觸點（A1、A2)相連，通過小電流控制回路大電流的通斷，實現回路的遠程和自動化控制；

● 遙信：12路DI輸入，支持過壓、欠壓、漏電超限、非法開箱、水浸等20+告警類型，閾值靈活配置，ALARM燈閃爍提示異常；同時具有豐富的聯動：水浸告警聯動水泵排水；溫度告警聯動排風扇降溫；濕度告警聯動除濕器；

● 遙調：內置邊緣控制策略，包括：定時控制、經緯度控制、節假日控制、光照度控制等，讓照明系統運行更智慧。

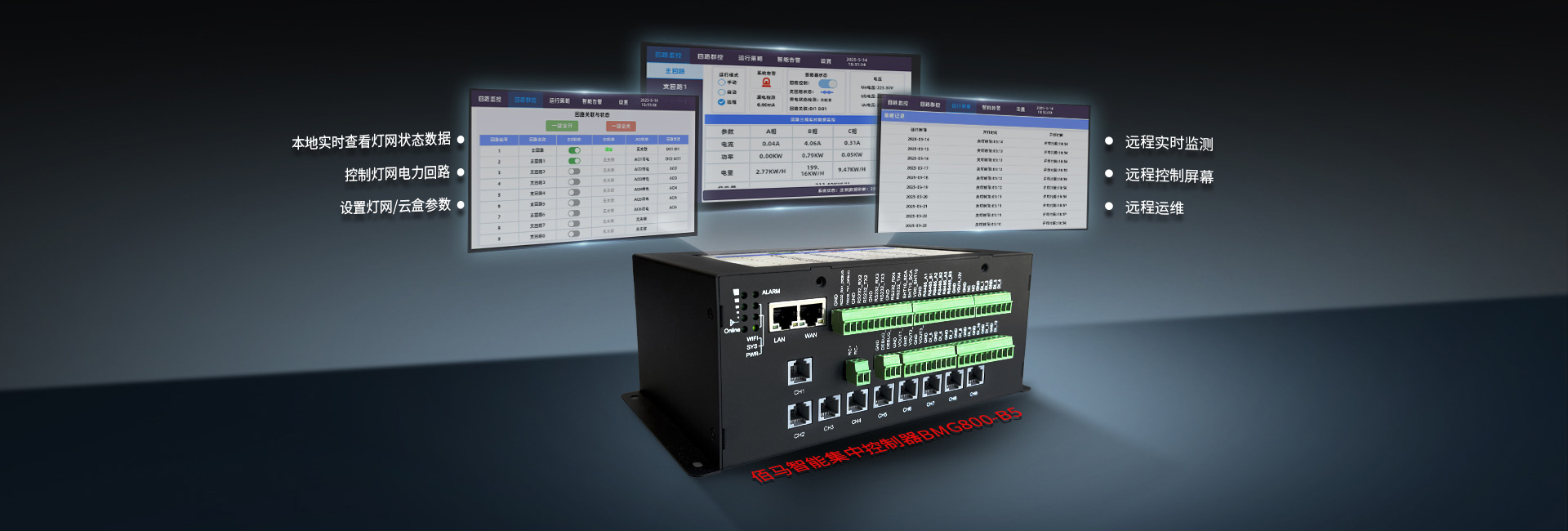

7寸數據可視化觸控屏，實現燈網"本地-云端"穿透式管控

佰馬BMG800-B5智能集中控制器可選配7寸高清HMI人機交互觸摸屏，支持本地實時查看燈網狀態數據、控制燈網電力回路、設置燈網參數或集中控制器參數等，

支持無操作自動息屏省電，支持遠程實時監測和控制屏幕，實現本地現場與遠程中心/云端系統高效協同運維管理。

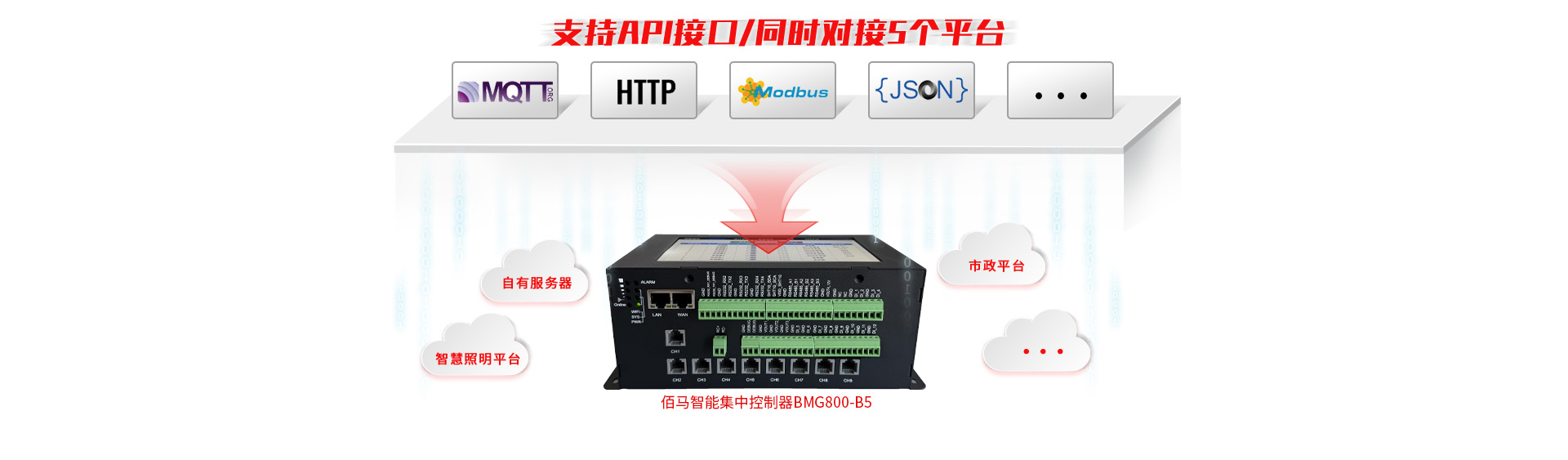

多協議融合兼備，項目落地更便捷

佰馬智能集中控制器支持TCP（FTCP、HTCP、CTCP、TCPSVR）,UDP（NUDP、HUDP、CUDP、UDPSVR）等南向協議，實現與燈控器、傳感器等設備

快速匹配對接；支持MQTT、HTTP、HJ212、JSON等北向協議，快速與阿里云、華為云、亞馬遜云等云平臺平滑對接，支持與企業私有云平臺適配對接。

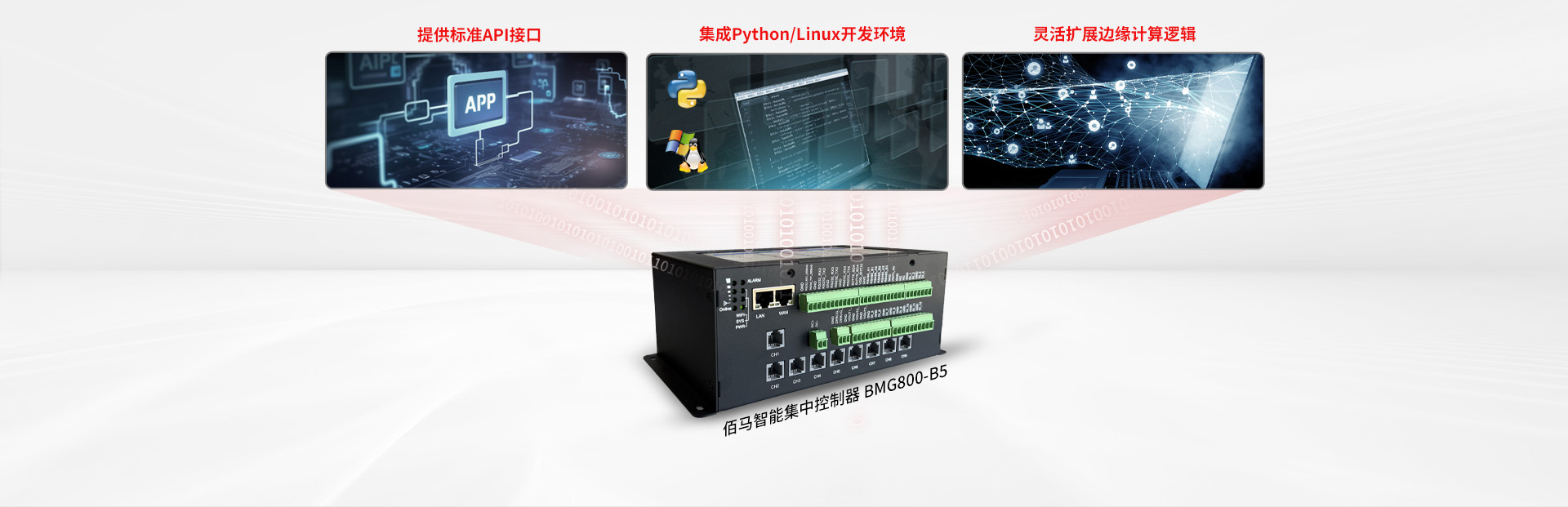

開放API接口，靈活個性二次開發

佰馬智能集中控制器提供標準API接口，支持用戶基于Python進行定制化二次開發，靈活擴展邊緣計算邏輯或集成私有化業務系統，

有效適配智慧交通、智慧市政等多類型場景下的照明管控需求。

工業級品質，構建通信/供電/數據/環境四維可靠體系

● 通信可靠：支持4G/有線雙模通信，兩種通信方式互為備份、智能切換。

● 供電可靠：主電源支持85~264V AC寬電壓輸入，同時內置12V/2000mAh可循環充電鋰電池，

滿足市電/電池雙電源備份及智能切換，確保設備在斷電情況下持續供電，系統關鍵功能可靠運行。

● 數據可靠：設備集成SPI防火墻、VPN協議，可選國密加密（SM2/SM4），保障通信安全。

● 應用可靠：耐高低溫（-35℃~75℃）、EMC電磁兼容設計，適應惡劣工況與無人值守環境。

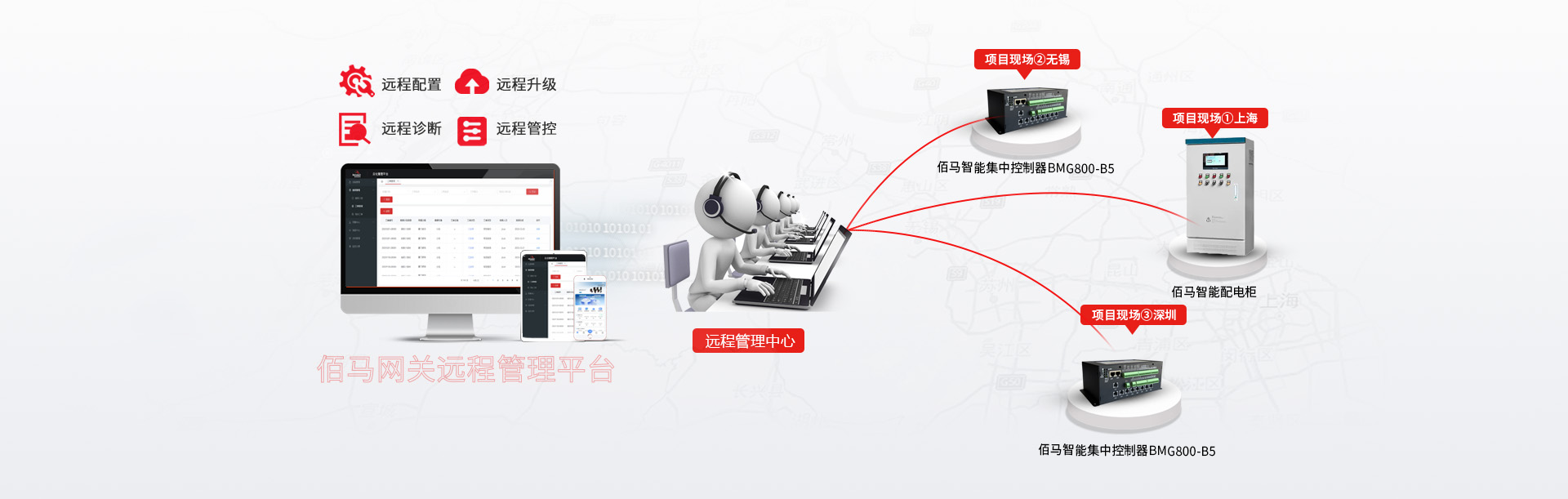

配套云化管理平臺，支持遠程批量管理

佰馬智能集中控制器，配套云化管理平臺，無需人員親臨現場，即可對集中控制器、數采終端等設備進行批量遠程配置、升級、診斷、管控等，

全面提升運維管理效率，有利于中大型智慧照明、照明改造項目的長期運維管理。

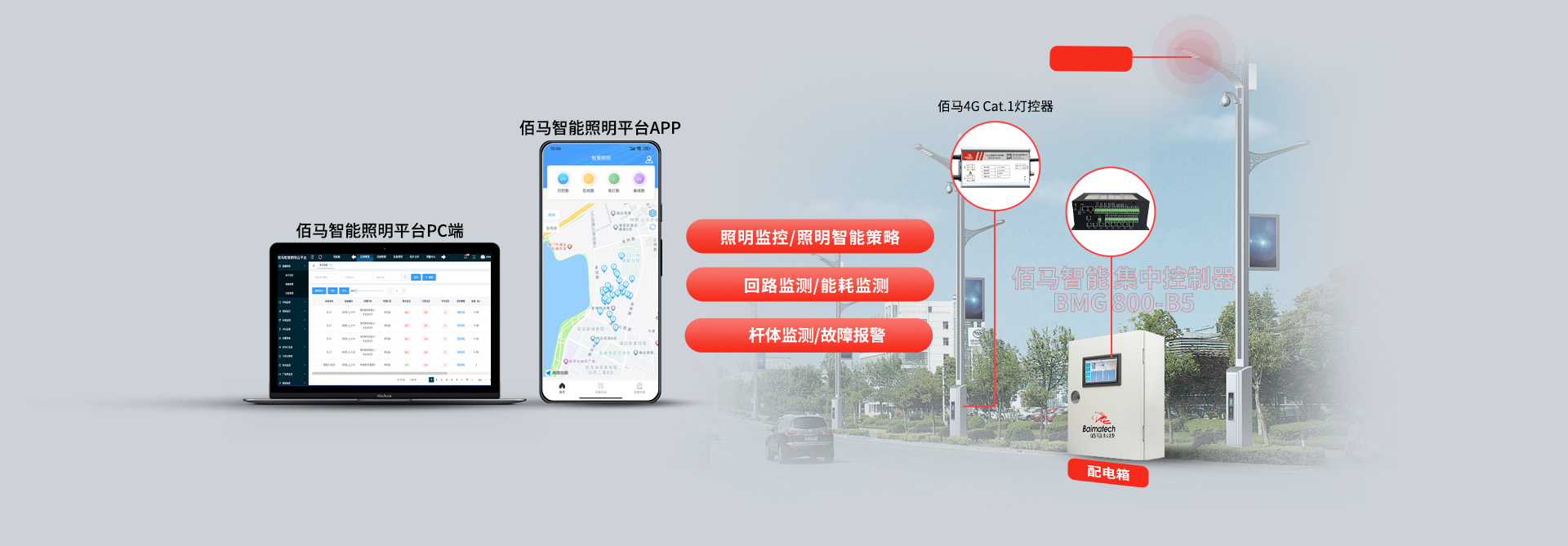

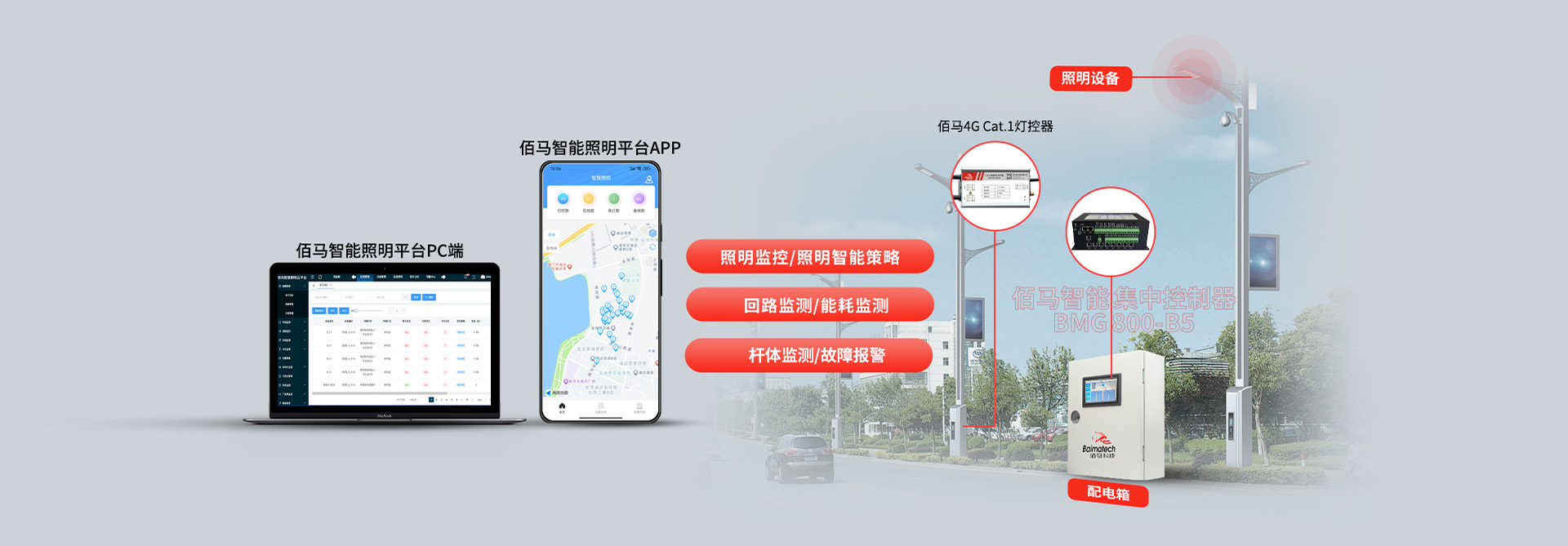

對接佰馬智慧照明平臺，具有PC版&手機版

佰馬智能集中控制器，已深度匹配佰馬智慧照明云平臺，實現更便捷、穩定、可靠的智能監測和數據集成、分析、共享。

平臺具有三維可視化、照明監控、照明智能策略、回路漏電監測、燈具能耗監測、能耗分析、桿體監測、故障報警、運維分析等模塊功能。

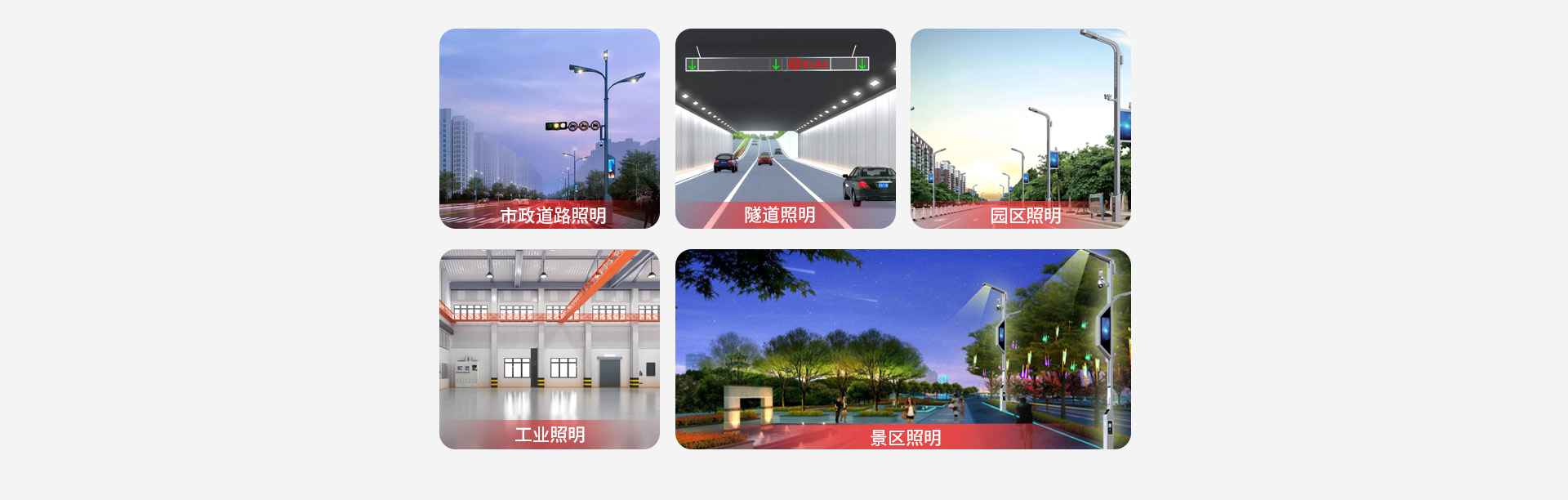

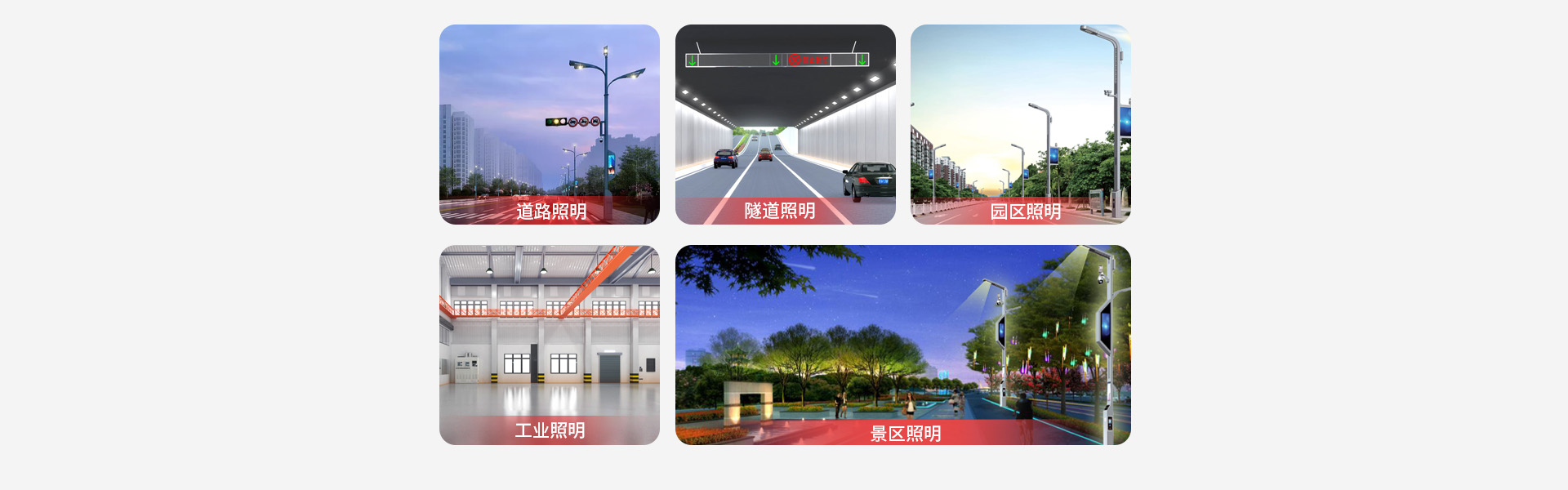

應用場景--新建&改造輕松完成

佰馬BMG800-B5配電柜智能集中控制器，針對解決人工運維效率低、極端天氣響應滯后、回路異常難以及時發現等燈網管理難點，廣泛應用于道路照明、隧道照明、

園區照明、工業照明等智能照明場景的新建或改造項目，為配電箱智能化升級提供技術支撐，實現燈網配電集中管控、智能聯控。

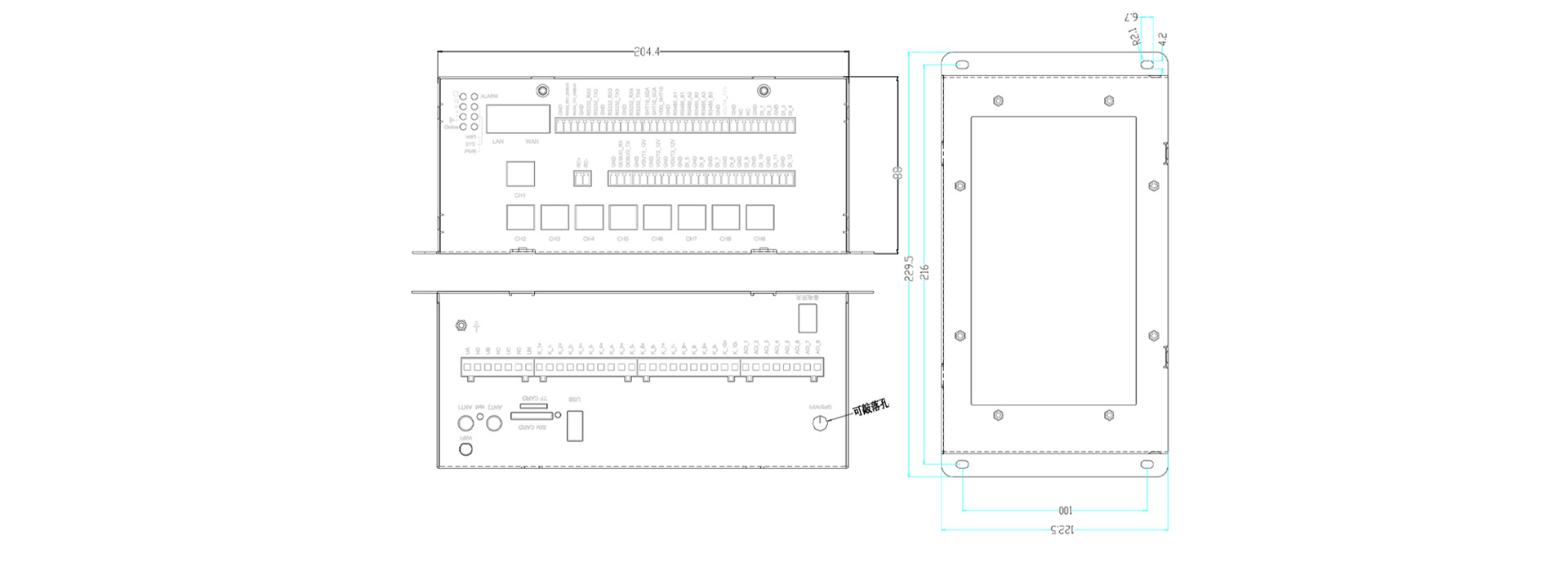

結構尺寸
