2光8電PoE交換機(非管)

系列型號：BM-IES2080P

佰馬2光8電PoE交換機，是一款非管理型千兆以太網快速交換機，設計擁有2 個SFP 光口插槽，8 個 10/100/1000 Base-T 自適應 RJ45 端口，支持全千兆高速數據交換和PoE 供電，快捷實現工業物聯網監測、供電、數據傳輸應用

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

2光8電PoE交換機，工業通信首選

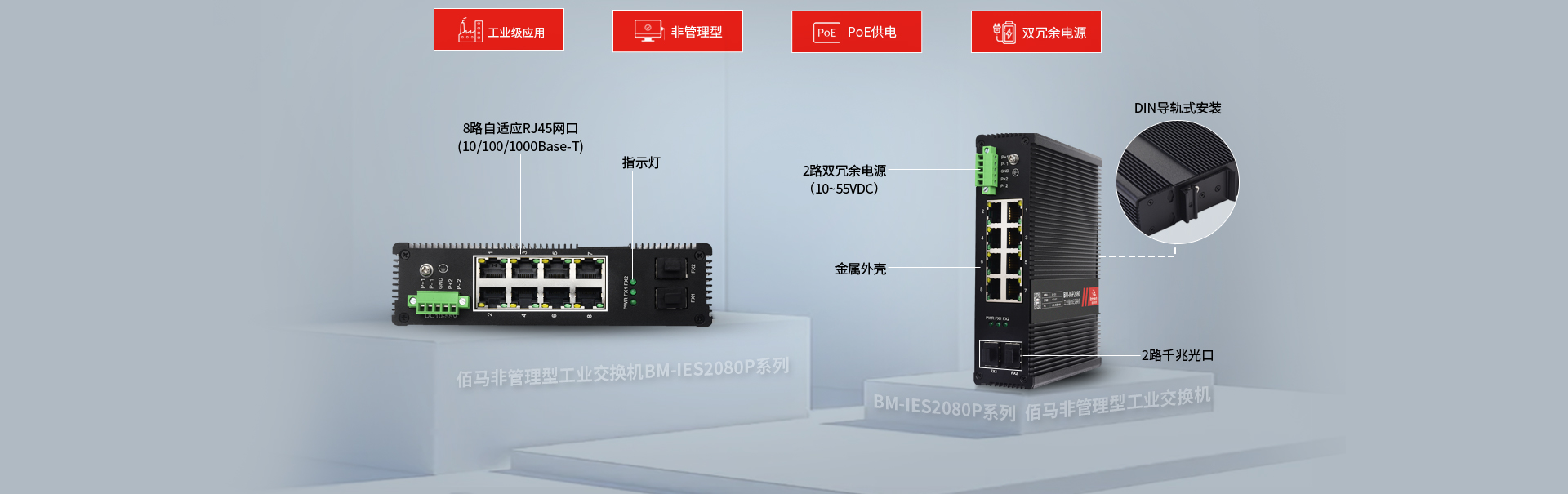

佰馬BM-IES2080P系列交換機，是一款非管理型千兆以太網快速交換機，配置2 個SFP 光口，8 個 10/100/1000 Base-T自適應RJ45網口，

支持全千兆高速數據交換和PoE 供電，DC 10~58V 雙冗余電源，快捷實現工業物聯網監測、數據傳輸交換、集中供電等應用。

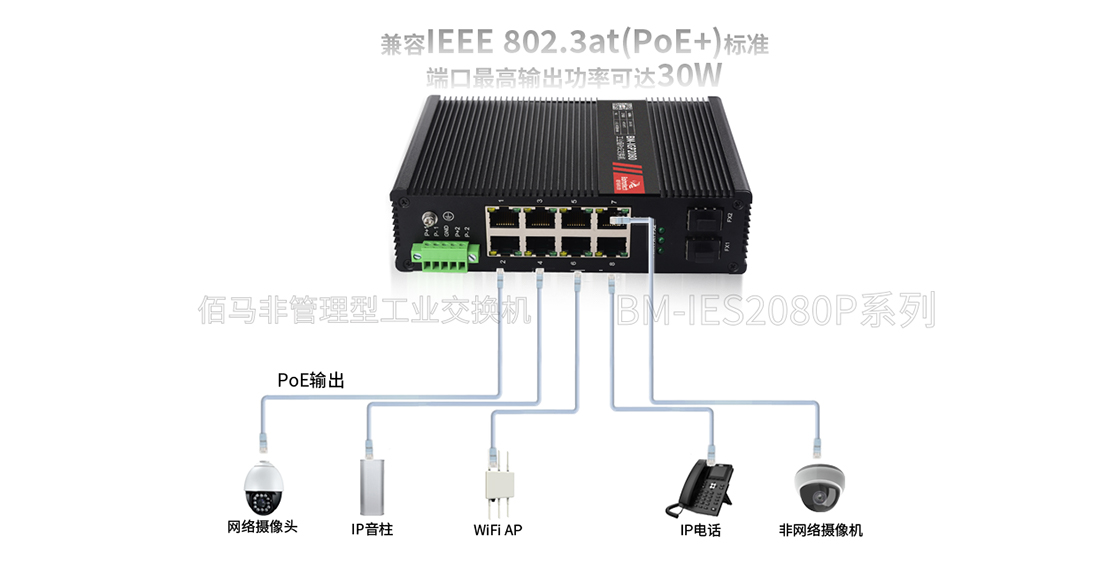

可選8路PoE ，供網供電一體化

本款交換機支持加配8路PoE輸出，兼容IEEE 802.3at（PoE+）標準，端口最高輸出功率可達30W，交換機滿載輸出功率可達120W。

交換機統一供網供電，有效簡化物聯網系統部署，節約部署成本和后期維護難度。

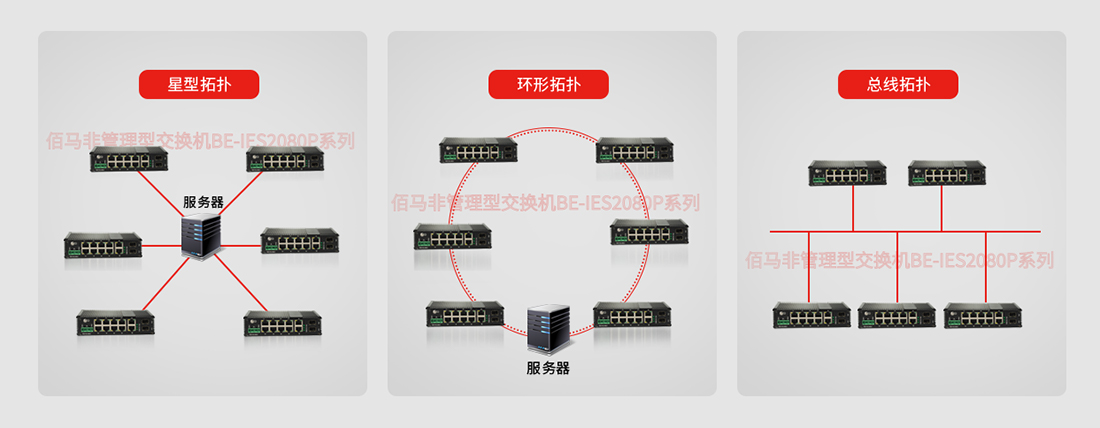

多種組網方式，靈活匹配項目需求

佰馬千兆2光8電工業交換機，支持采用星型拓撲、總線拓撲、樹形拓撲等多種組網方案，20G交換容量，轉發延遲＜10us，

用戶可根據項目需求采用最佳組網方案，實現成本與功用的最佳平衡。

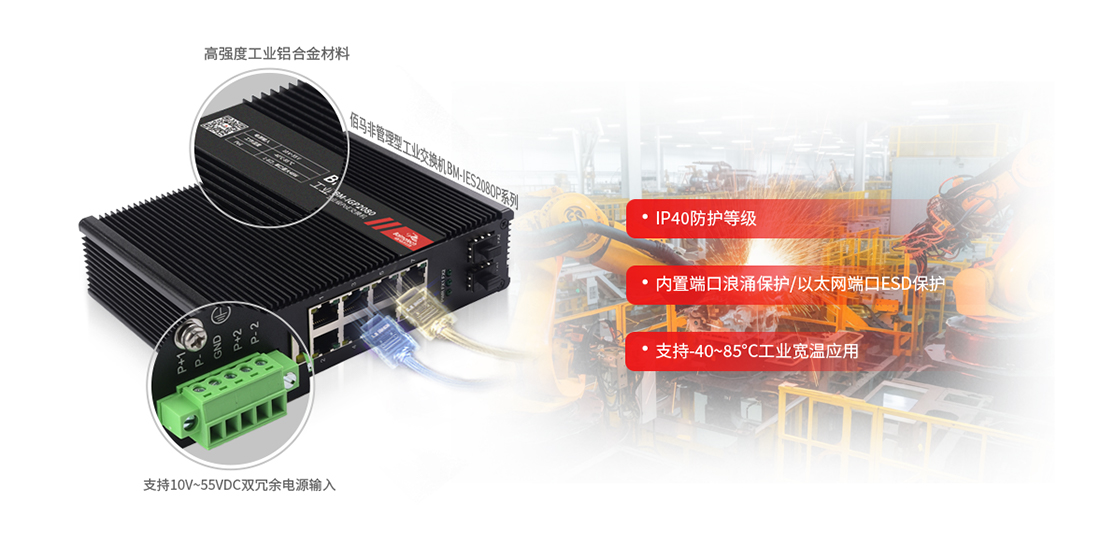

工業級品質，長期穩定運行

佰馬工業交換機，抗振動、耐高低溫，采用高強度工業鋁合金材料，IP40 防護等級，DIN 導軌式安裝，支持DC 10~58V 雙冗余直流電源輸入，內置電源端口浪涌保護及以太網端口 ESD 保護，支持 -40~85℃工業寬溫應用，完美匹配嚴苛工業現場應用要求。

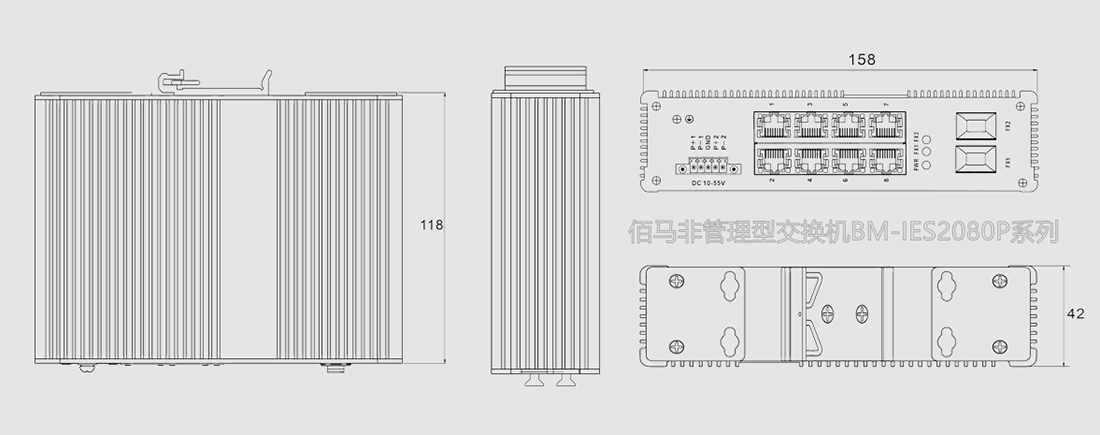

結構尺寸

產品選型

項目		規格需求
接口	業務接口	21000Base-X SFP 810/100/1000 Base－T
接口	電源接口	5P鳳凰端子，雙電源冗余
線纜類型及距離	雙絞線	0-100m(CAT5e,CAT6)
	單模光纖	20/40/60/80/100/120KM
	多模光纖	550m/2KM
	光纖接口	LC/SC
電氣特性	輸入電壓	DC 10-58V 50-60Hz
電氣特性	功耗	非PoE滿載 < 10W PoE滿載 < 120W
防護	IP等級	IP40
	電源浪涌防護	IEC 61000-4-5 Level 3（4KV/2KV）（8/20us）
	網口浪涌防護	IEC 61000-4-5 Level 3（6KV/2KV）（10/700us）
	輻射抗擾	IEC 61000-4-3 Level 3 （10V/m）
	瞬間脈沖抗干擾	IEC 61000-4-4 Level 3 （1V/2V）
	傳導抗干擾	IEC 61000-4-6 Level 3 （10V/m）
	電源頻率磁場抗擾	IEC 61000-4-8 Level 4（30A/m）
	電壓跌落	IEC 61000-4-11 Level 3 （10V）
	EMI	CLASS A
	抗靜電干擾	IEC 61000-4-2 Level 3（15KV/30KV）
	自由跌落	0.5m
PoE	支持	1-8口
	PoE協議	802.3af，802.3at
	PoE引腳分配	1,2,3,6
	PoE管理模式	不支持
網絡拓撲&規模	支持	星型拓撲、樹形拓撲、總線拓撲
指示燈		電源指示燈: PWR(綠色)；光口: FX(綠色)；網口指示燈: 黃色 (1000 or POE)、綠色(Link)
二層交換	交換容量	20G
	MAC地址表	16K
	報緩沖區	1M
	轉發延遲	<10us
	端口特性	交叉直連自適應
	流量控制	支持
	包長	支持 10K bytes
	風暴抑制	支持
認證		CE、FCC、RoHS
結構	安裝方式	卡軌式安裝
	尺寸	長×寬×高：158mm118mm42mm (不包括天線和安裝件)
	重量	0.75 kg
環境條件	相對濕度	5 ~ 95% （無凝霜）
	存儲溫度	-40 ~ 85℃
	工作溫度	-40 ~ 85℃
	散熱方式	無風扇設計，自然散熱
	MTBF	100,000小時
