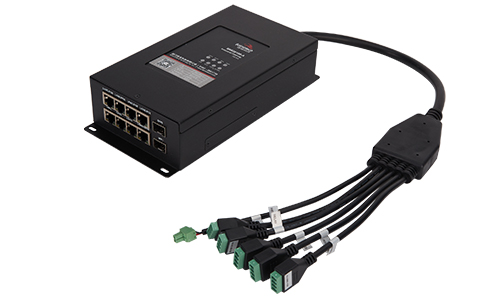

BMG8100智慧桿網關（直流型）

系列型號：BMG8100

用創新為智慧桿行業應用賦能。佰馬BMG8100智能網關，業內首創引出式防水線設計、有線與無線通信+邊緣控制+供電管理于一體的強大配置，是智慧路燈桿系統的核心。

樣機申請

產品介紹
產品選型
訂購方式
相關下載
相關方案
幫助文檔

BMG8100智能網關，給智慧桿以生命

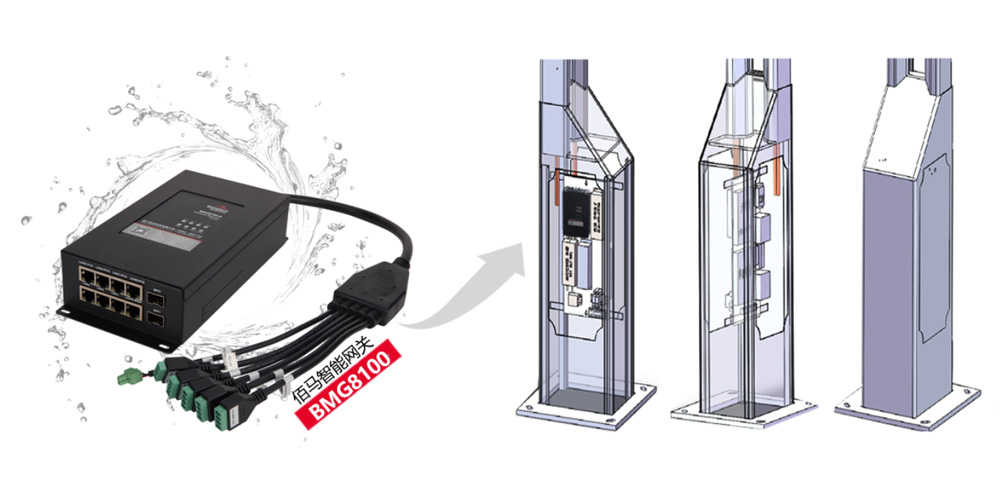

佰馬BMG8100系列智能網關，專為智慧桿應用而研發。通信+控制+供電于一體、強大的邊緣計算能力及邊緣控制策略、耐高溫/低溫/高濕等優異的環境適應性、具有3C認證等。智能網關采用長方體豎形結構，外形和體積深度契合智慧路燈桿腔體空間和施工需求。


創新外觀＆功能設計，獲發外觀設計專利

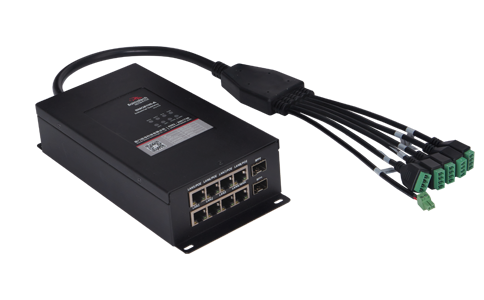

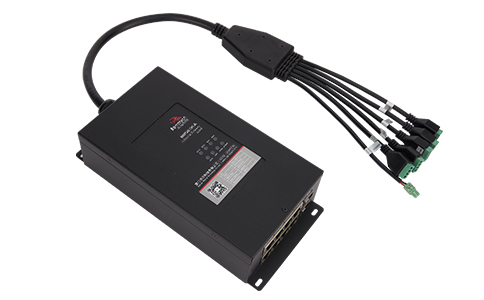

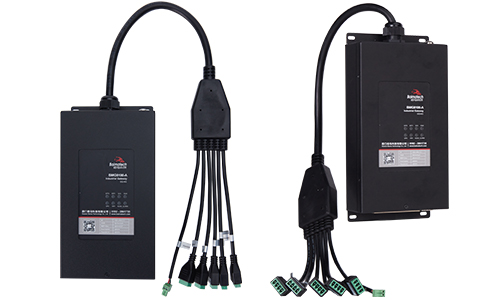

業內首創：引出式防水接口線，安裝效率提升5倍

用創新為智慧桿行業應用賦能。智慧桿接入設備多，現場安裝工作量大，BMG8100系列智能網關，引出式防水接口線，業內首創（工業外觀專利），施工人員再也無需彎腰弓背地在智慧桿設備倉前接線操作，現場安裝事半功倍。

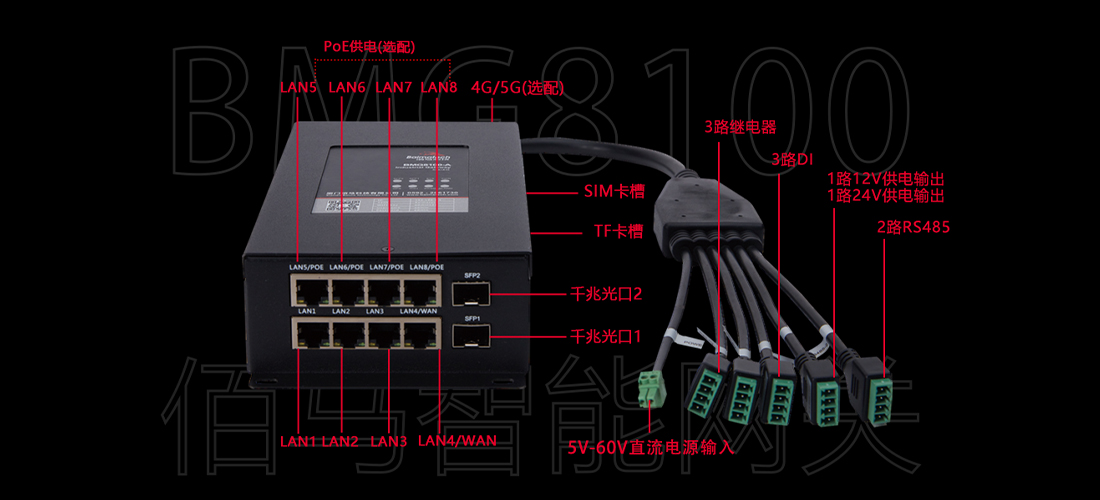

集控功能強大，通信/控制/供電于一體

BMG8100系列智能網關，可選配4G/5G通信。接口包括7路千兆LAN口、1路千兆WAN口（可復用為LAN口）、2路千兆光口、4路PoE供電（選配）、2路RS485、1路12V供電、1路24V供電、3路DI、3路繼電器輸出等。

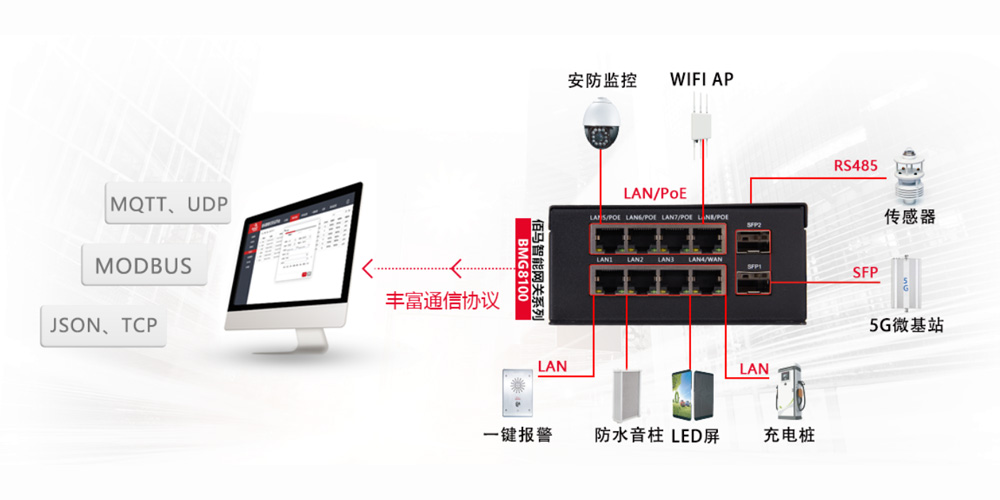

智慧桿掛載設備，一站接入，即插即用

BMG8100系列智能網關，支持通信協議包括：MQTT、MODBUS、JSON、TCP、UDP、HTTP等，與主流品牌桿載設備實現通信協議匹配，包括：燈控器、傳感器、攝像頭、LED屏、環境監測、一鍵告警、IP音柱、WiFi AP、充電樁等，即插即用。


強大的智能邊緣計算能力+邊緣控制策略

BMG8100智能網關應集成了邊緣計算功能，將單燈控制策略、LED播放策略、音柱播放策略等前移到在智能網關實現；當智慧桿云邊網絡失連時，智能網關可獲取本地控制策略，讓項目現場的智慧路燈桿實現自治管理與正常運行。

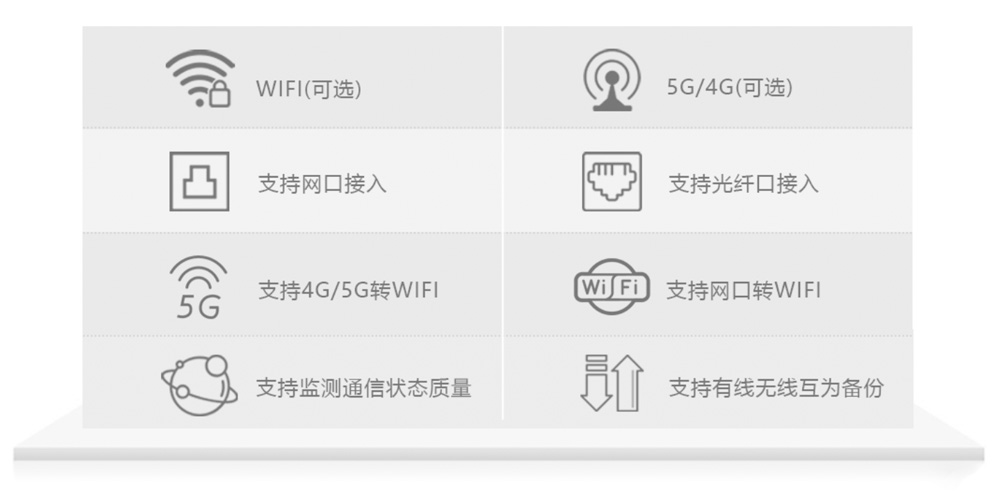

有線+無線通信

BMG8100同時支持光纖口、網口、WIFI(可選)、5G/4G(可選)等方式接入互聯網，可多網同時在線；增強型WIFI擴展功能，可實現4/5G轉WiFi、網口轉WiFi，支持有線無線互為備份；網關智能監測通信狀態質量，支持有線網和移動網多線智能切換通信。

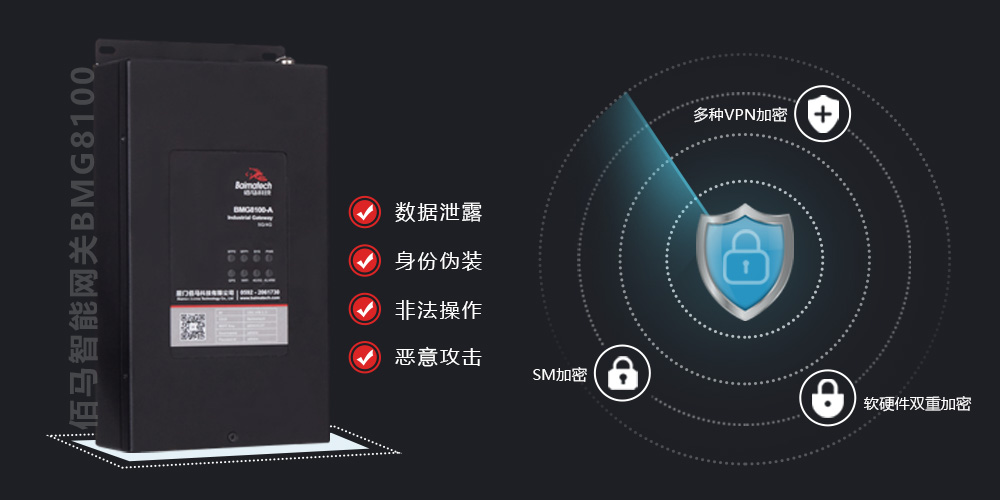

SM國密加密通信（選配），保障市政項目信息安全

具有多種VPN加密隧道功能。可選配SM加密，內置軟硬件雙重加密，綜合應用國密SM1\SM2\SM3\SM4加密算法，有效杜絕數據泄露、身份偽裝、非法操作、惡意攻擊等安全問題，實力保障智慧桿等市政應用數據傳輸安全。


多中心數據同傳，協同管理更高效

BMG8100智能網關支持12中心的數據同步傳輸，桿載設備的狀態數據、采集數據、用電數據等信息，可定時定向送達各級管理平臺或交通、城管、商業公司等單位，實現對智慧路燈桿系統的多端運營管理。


支持二次開發

采用Linux 操作系統，集成Python開發環境和C語言開發環境，提供標準API接口及開發指導，提供常用運算及字符串處理庫；提供讀寫網關外設的接口,提供PC端配套的編輯腳本或生成執行程序的工具；為用戶的二次應用開發提供穩定快捷的平臺。

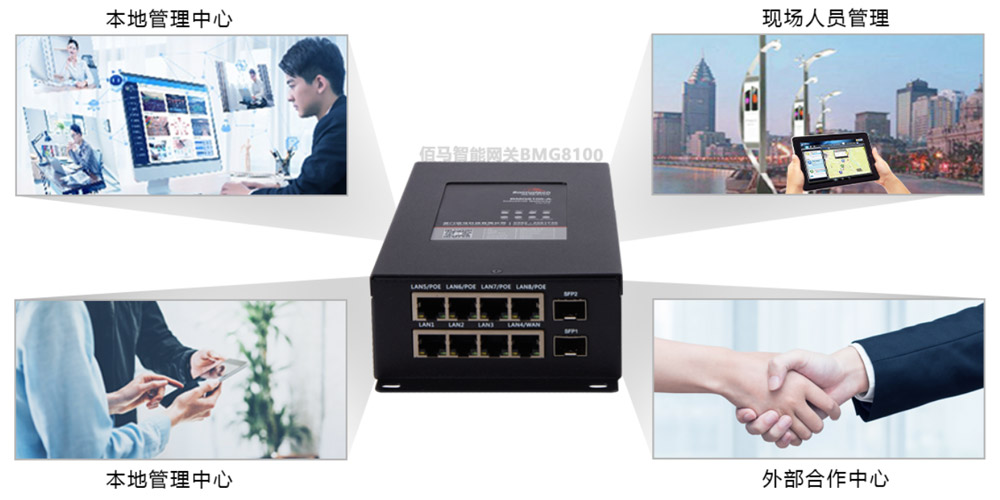

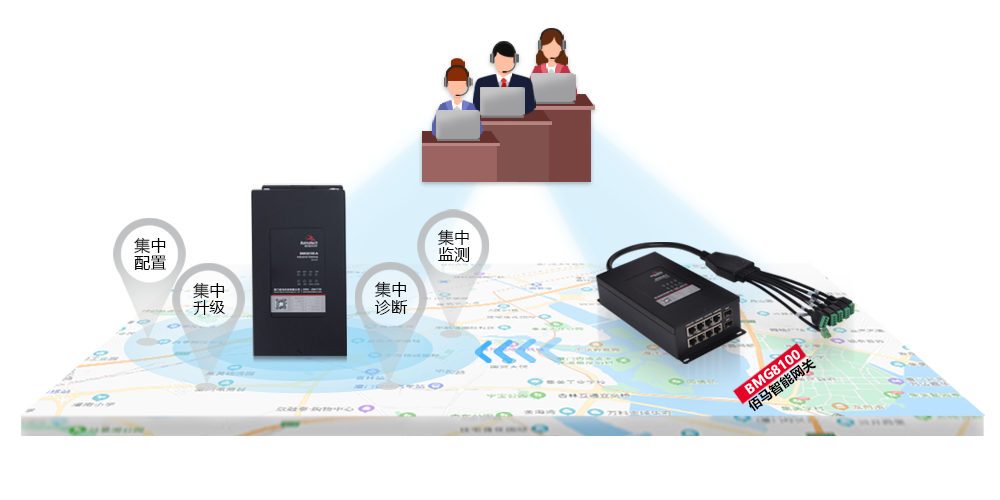

智能網關，遠程管理更高效

無需工程師親臨現場，在管理中心即可對分布于不同項目現場的智能網關進行遠程管理。包括：遠程集中監測、配置、升級、診斷等，極大提升項目甲方、集成商、運營方、設備提供商等各方的管理效率。

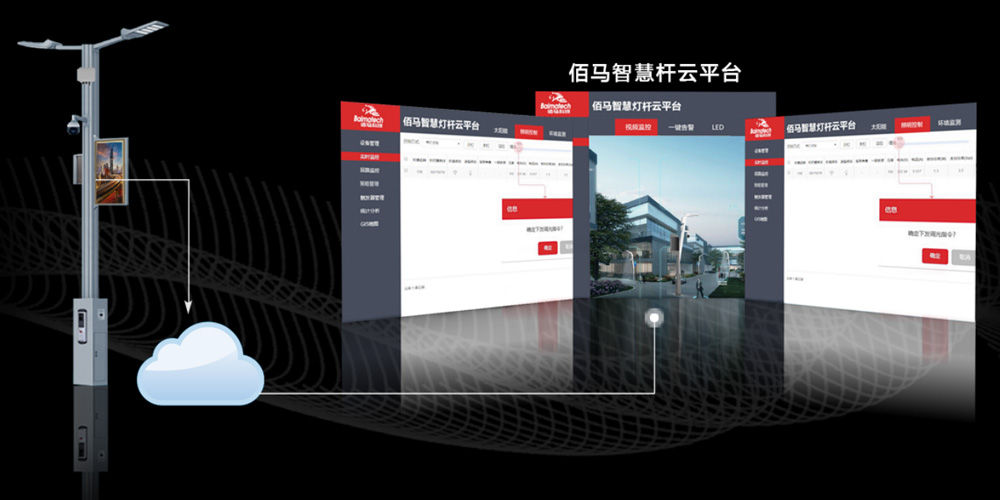

強大智能云平臺，打造智慧桿物聯網

佰馬自主研發的智慧桿云平臺，配套BMG8100智慧桿網關，實現軟件和硬件層面的全局貫通。智慧燈桿平臺采用模塊化功能設計，可自主根據項目需求搭配和定制，基本功能包括：大屏幕數據展示、燈桿管控、GIS地圖、環境監測分析、視頻監控在線調閱、媒體廣播遠程發布、安防告警聯動、無線網絡覆蓋管理、系統管理、網關管理等。已在智慧園區、智慧景區、智慧交通等場景實現廣泛適配應用。

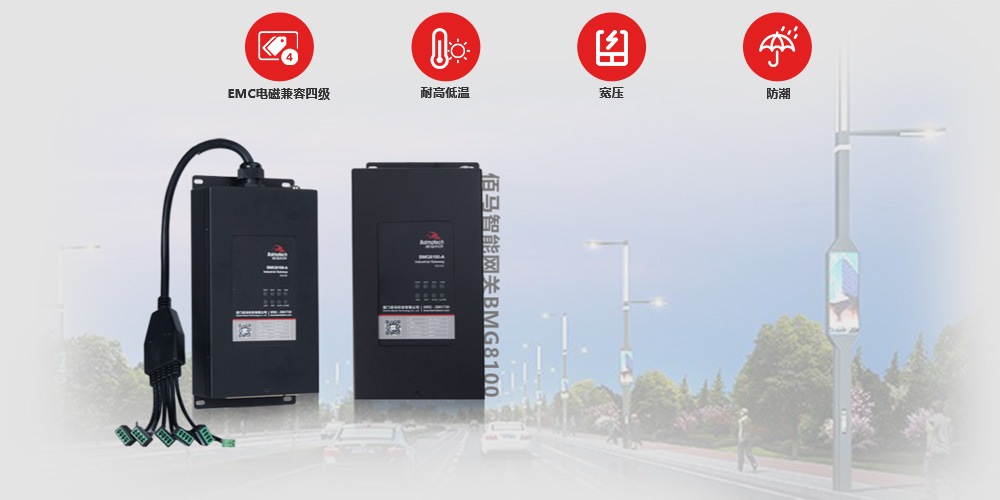

認證齊全，全方位質量保障

佰馬BMG8100智能網關，在EMC電磁兼容、環境可靠性測試、耐高溫/低溫/潮濕測試、寬壓測試、電源穩定性測試、大流量壓力測試、

flash連續讀寫干擾測試、振動碰撞測試等方面性能優異，全方位保障智慧路燈桿系統長期穩定工作。

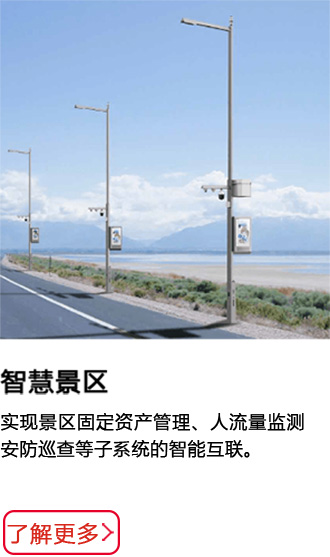

適用于各類物聯網應用場景

BMG8100系列物聯網智能網關，在智慧園區、智慧交通、智慧景區、智慧街區等物聯網場景中，都展現出了強大的應用性。

結構尺寸


產品選型

項目		規格需求
主系統	CPU	工業級高速處理器
操作系統	Linux	Linux 操作系統
通信方式	有線&無線	支持光纖、有線、4G，可選配5G、WiFi、GPS等
通信協議	集成多協議接入	支持透明傳輸、MQTT、TCP/IP、UDP、MODBUS、TFTP、HTTP等
網絡安全	遠程維護功能	實現遠程升級，維護，故障告警
網絡安全	遠程監視功能	實時監控接入設備的狀態，以及設備本身的狀態
可靠性	鏈路在線檢測	支持發送心跳檢測包檢測，斷線自動連接
可靠性	內嵌看門狗	支持設備運行自檢技術，設備運行故障自修復
網絡管理	配置方式	支持客戶端方式
	升級方式	支持遠程在線升級
	日志記錄	支持本地系統日志、遠程日志。
	日志記錄	支持重要日志掉電保存。
	DM網管平臺	支持集中管理,批量配置
通信接口	以太網端口	1路千兆WAN口/WAN口 7路千兆LAN口 RJ45接口，10/100/1000Mbps，自適應MDI/MDIX 內置1.5KV電磁隔離保護
	光纖接口	2路千兆光口，10/100/1000Mbps 支持單模、多模光纖、支持環型、鏈型等網絡拓撲結構
	DI	3路
	繼電器輸出	3路
	串口	具備 2 路 RS485 串口接口帶光電隔離，內置15KV ESD保護
	擴展接口	預留擴展AI功能
電源接口	電源輸入	寬壓5~60V
	PoE供電	4 路PoE，支持PoE+，單路 PoE 功率可達 25W（適配器需指定48V）
	直流輸出	具備 1 路 12V 輸出，1 路 24V 輸出室溫（24℃左右） 2A，高溫（65℃以上） 1.3A
天線接口	4G/5G	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	1個	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
實時時鐘(RTC)		內置RTC, 紐扣電池供電
復位按鍵	1個	防水復位按鍵
指示燈	6個	具有電源、系統、SFP、在線指示燈、信號強度、告警燈等
結構	外殼材質	金屬外殼，外殼和系統安全隔離
	安裝方式	壁掛式安裝
	散熱方式	無風扇散熱
	防護等級	IP30
	尺寸	長×寬×高(mm) ：228mm114mm51mm (不包括天線和安裝件)
	重量	515g
環境溫濕度	環境濕度	5 ~ 95% （無凝霜）
	存儲溫度	-40 ~ 85℃
	工作溫度	-35 ~ 75℃
平均無故障工作時間（MTBF）		不低于100000h
EMC電磁兼容		按3級標準
