智慧燈桿-單燈控制器安裝使用說明
- 時間 :2020-03-25
- 作者 :佰馬科技
- 瀏覽數 :11252

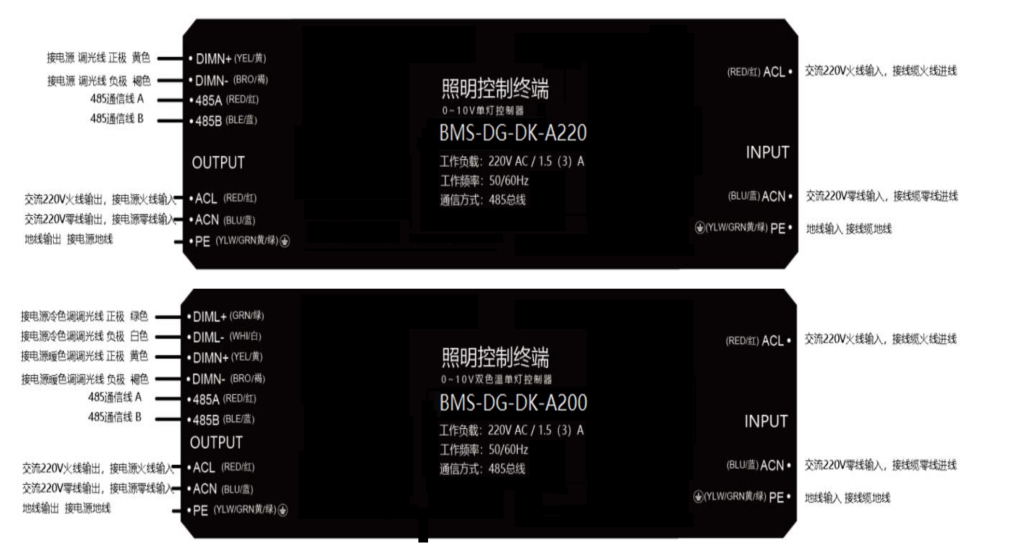

接線端子定義
控制器安裝于路燈燈桿內部，保證有足夠的空間，避免雨淋、陽光暴曬。如果長時間陽光暴曬有可能導致控制器外殼細微變形，使得控制器密封性降低，雨水滲入造成設備損壞;對于非正確安裝或者不當安裝造成的設備損壞，不在我司保修范圍內。

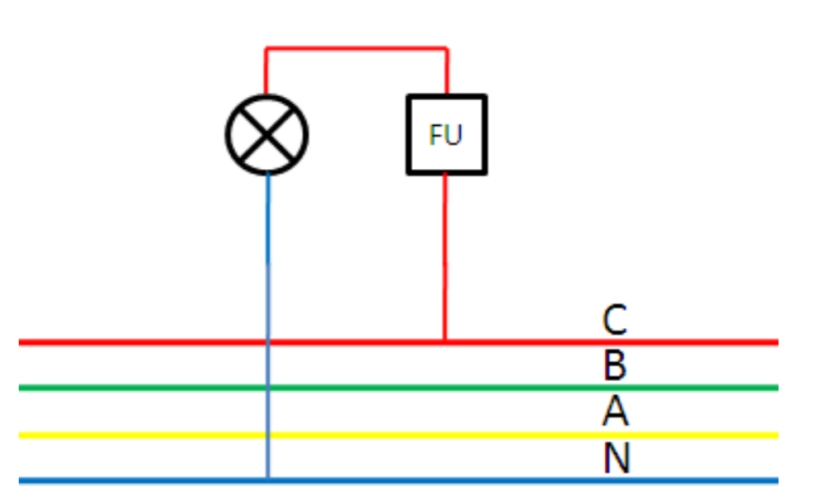

圖 6-3 控制器安裝前的接線圖
如圖 6-3 所示，A、B、C、N 代表三相四線電纜，安裝控制器前，路燈取零線與零線連接，相線用單相接線方式依次接熔斷器、路燈。

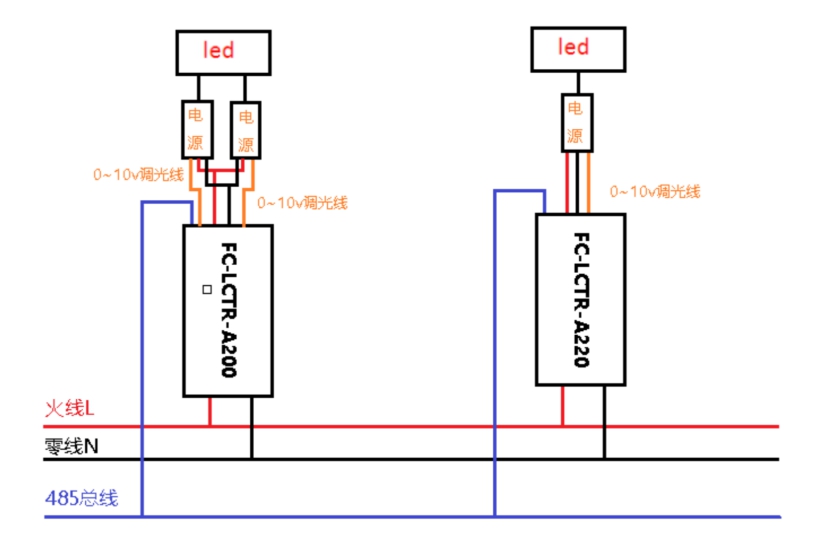

如圖 6-4 所示，單燈控制器的接線如下:
? 接線:
i. 單燈控制器進線側零火線與路燈原供電線路連接，接地線接地。
ii. 單燈控制器出線側零火線、地線與燈具調光電源零火線、地線連接 iii. 控制器出線側 0~10V 調光線接調光電源的 0~10V 調光信號輸入端。
? 檢查線路連接，梳理線纜
記錄單燈控制器的型號、ID、以及所對應的燈桿及其地理位置等信息。歸檔，并交由平臺主站管理人員進行設備的添加與策略的配置。添加完后，上電后對現場燈具進行控制，檢查是否一一對應并且可控，并且查看電參量是否正常。
