工業物聯網網關的IO設備管理
- 時間 :2019-01-30
- 作者 :佰馬科技
- 瀏覽數 :4017
本文主要介紹工業物聯網網關的IO設備管理，端口名稱、端口類型、串口參數設置等。

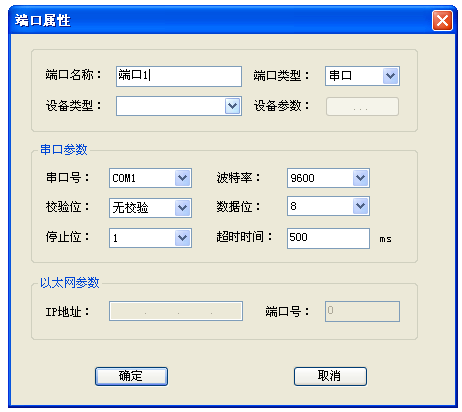

選擇工程管理器，“數據庫”下的“I/O變量”，鼠標點擊右鍵，出現“新建端口”菜單，點擊“新建端口”，出現端口屬性對話框。
端口名稱具有唯一性，不可以重復。
根據實際工程設備需求，可以選擇設備類型，如“ModbusRTU”，選擇端口類型為“串口”，設置好串口參數，點擊“確定”即完成端口的定義。定義完成后會在“I/O變量”下面生成“端口1”，右鍵點擊“端口1”，出現如下子菜單項。

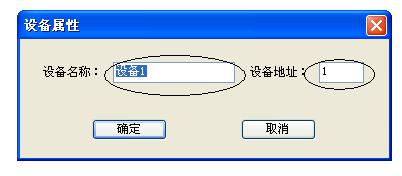

點擊新建設備，出現如下對話框。
根據實際要求，修改設備名稱和地址。
點擊確定后在“端口1”下出現“設備1”。
假如工程有2個串口，第一個串口有2個“ModbusRTU”設備，第二個串口下有3個“ModbusRTU”設備，則可以建立“端口1”，“端口2”，“端口1”下有3個設備，“端口2”下有2個設備。如下圖所示。
