本文以廈門佰馬科技的GPRS DTU(BMD100-G)、常用PLC設備和組態軟件為例,詳細介紹在工控領域DTU設置、PLC設置與組態軟件設置，協助客戶在傳統工控領域快速實現數據實時采集、無線傳輸、遠程管理。

常見PLC型號

1. 西門子200,1200系列

2. 臺達
3.三菱
4..松下電工
7.科創思

注備: 常見是串口通信 485或是232,   但有用以太網口通信.

SCADA組態軟件可以是組態王、力控、易控等。

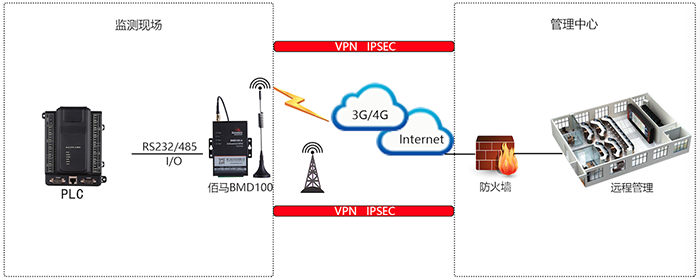

DTU與PLC、組態軟件的無線連接示意圖如下：

一、數傳終端DTU BMD100設置
佰馬BMD100 DTU在使用前需要進行參數配置，具體步驟如下：

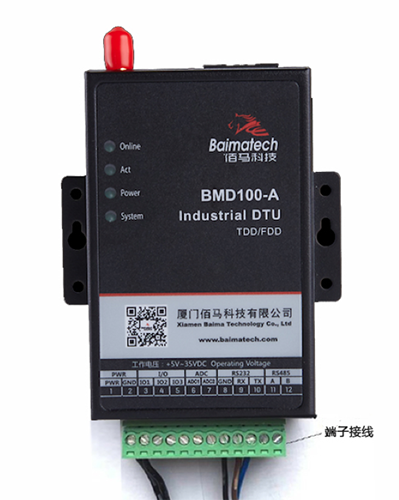

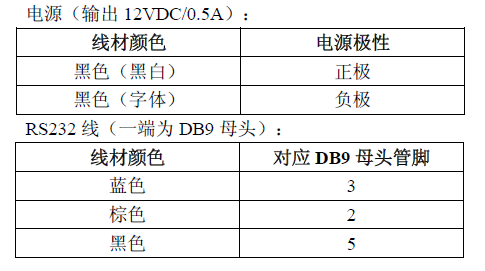

接線：DTU參數配置使用RS232，具體顏色及接線示意圖如下：

2、DTU參數設置：

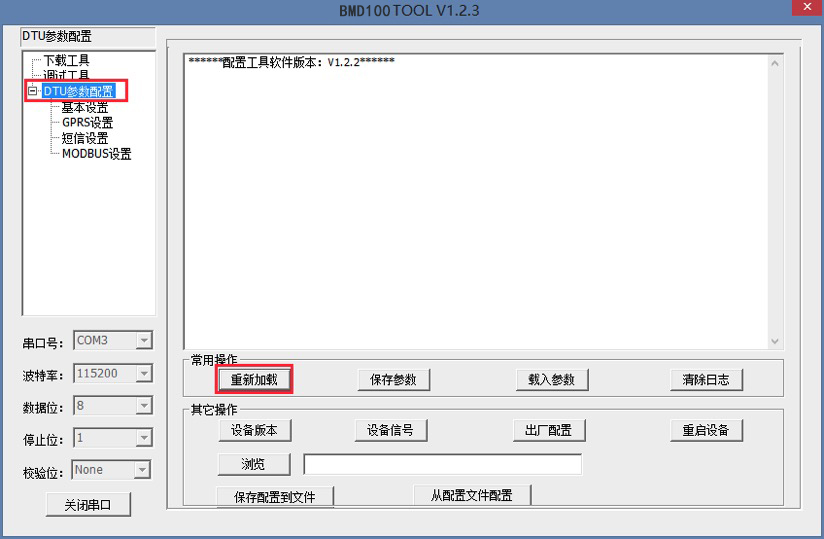

打開BMD100配置工具，正確打開串口后，切換到“DTU參數配置”頁，點擊“重新加載”后給DTU加電。

切換到“基本設置”頁，對串口設置項進行配置。如下圖：

串口參數配置主要是用于與下位機（PLC）設備對接，DTU與下位機串口參數須設置相同。

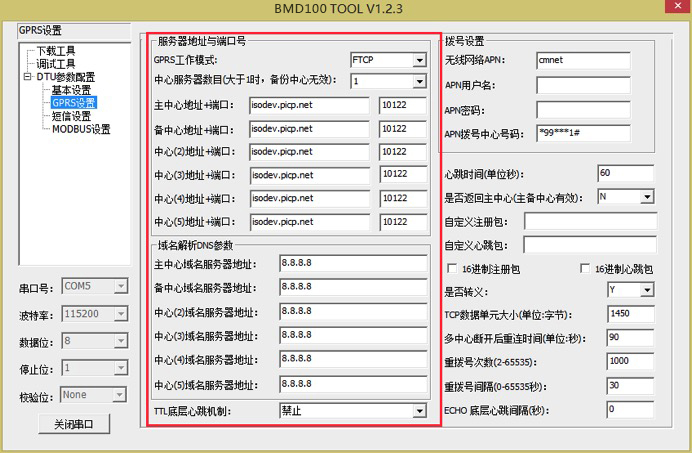

配置服務器的IP地址和端口號，如下圖：

根據服務端軟件的環境，設置主中心地址和端口號，設置完成后切換到配置頁面保存參數。其余參數根據實際需要而設置，不需要的保留默認配置即可。
DTU參數配置完成后需重啟后生效。

二、PLC設置：
PLC與DTU串口參數須設置相同方可進行通信。
接線

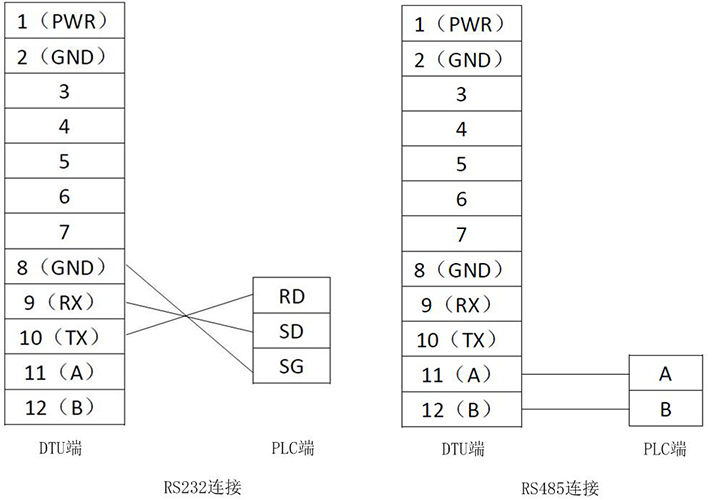

DTU與PLC通常通過RS232或RS485連接
示意圖如下：

PLC參數配置

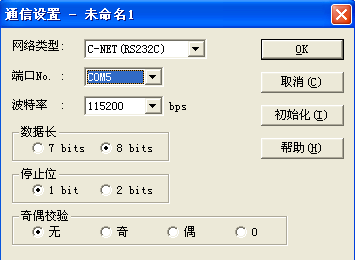

用電腦與PLC連接，進行參數配置，如下：
完成以上配置后可實現PLC與DTU的連接。

三、服務端設置
服務端主要是平臺軟件。平臺軟件多種多樣，可能是組態軟件，也可能是用戶自行開發的平臺軟件。平臺軟件主要是通過兩種方式來接收DTU的上傳數據，串口方式和網絡方式。
1.串口方式
串口方式佰馬將提供一個TCP數據轉COM數據的轉發工具，將DTU上報的數據轉發到一個虛擬串口，供監聽COM口的平臺軟件接收。

具體設置如下：
添加虛擬串口

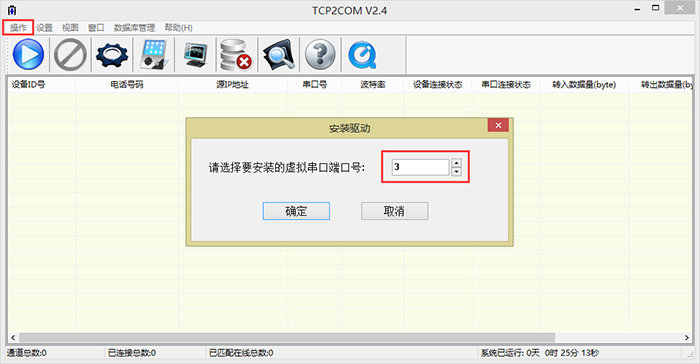

打開TCP2COM軟件，點擊“操作”按鈕，選擇“添加虛擬串口”，選擇一個串口號并點確定，如下圖：

軟件將自動添加虛擬串口，并安裝驅動。
添加設備

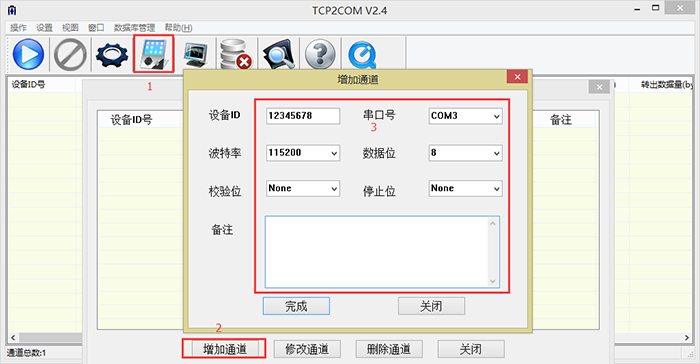

如下圖所示，點擊“通道管理”，在彈出的窗口中點擊“添加通道”，在彈出的窗口中設備需要添加的設備ID號，串口號等參數。

端口設置

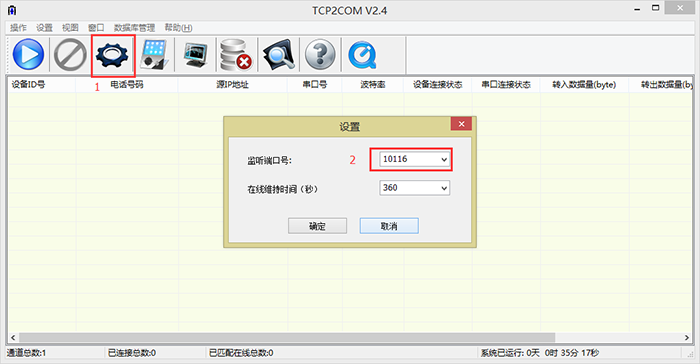

通道設置完成后，點擊“設置”按鈕進行端口設置，如下圖，設置好監聽端口。

啟動服務

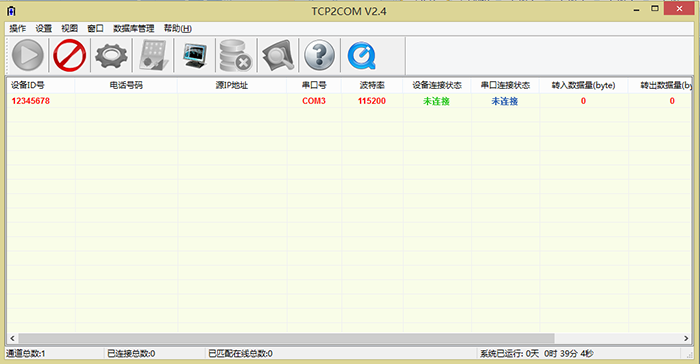

設置完成后點擊“啟動服務”，將出現如下圖所示，在設備及平臺軟件設置好相應的串口參數后狀態將顯示為已連接，則表示DTU與平臺軟件已經連接正常。

2.網絡方式
若用戶是自行開發的應用平臺，則需要在平臺上添加佰馬通信協議，或調用佰馬DTU動態鏈接庫。若用戶使用的是組態軟件，則可參照以下步驟對組態軟件進行配置。

組態軟件配置舉例：
使用莫迪康(MODICON)PLC（MODBUS RTU協議）作為現場的數據采集設備，使用組態王作為平臺監控軟件，組態王通過BMD100與PLC做數據通訊。
在組態王中定義設備的步驟如下：

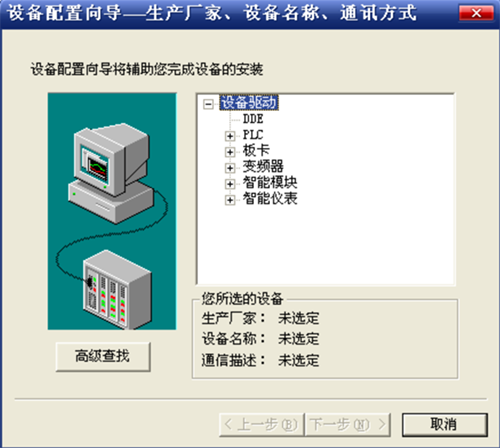

A．點擊左邊樹狀菜單中的設備---COM1.然后雙擊“新建”進行I/0設備定義。

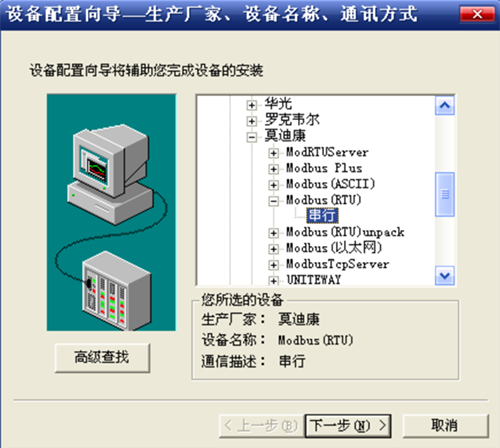

選擇串口設備，定義實際設備（即PLC）

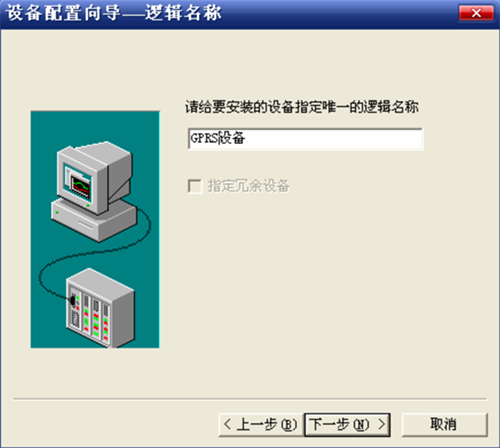

指定PLC的邏輯名稱

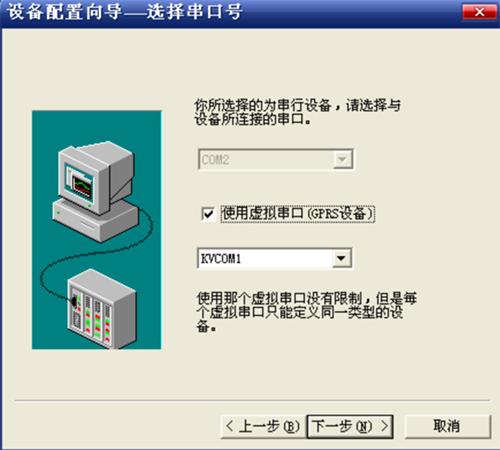

給儀表選擇一個虛擬串口

選擇虛擬串口（GPRS設備）：選擇該項，表示組態王通過GPRS和串口設備通訊。如果不選用此選項表示組態王直接和設備通訊。

E．在虛擬串口上定義GPRS設備
邏輯名稱：虛擬串口上定義的GPRS設備名稱，用戶自己定義。
設備選擇：從下拉菜單中選擇組態王支持的GPRS設備。BMD100系列DTU兼容桑榮協議，可選“桑榮”的DTU設備。
DTU設備標識信息和設備端口號：這兩個參數要和DTU參數配置的相應設置一致，組態王通過此信息來找相應的GPRS設備。
選擇已定義的虛擬設備：當選定"選擇已定義的虛擬設備"復選框時，在下拉框中將顯示已經定義的虛擬設備。用戶可以選擇已經定義的虛擬設備（此項選擇用于1個具有485接口的DTU下連接多個具有相同協議的數據采集終端設備的情況）。

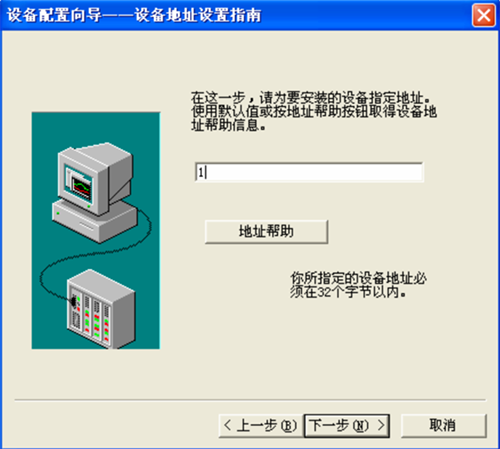

F．定義設備地址：GPRS下掛的實際設備的地址。

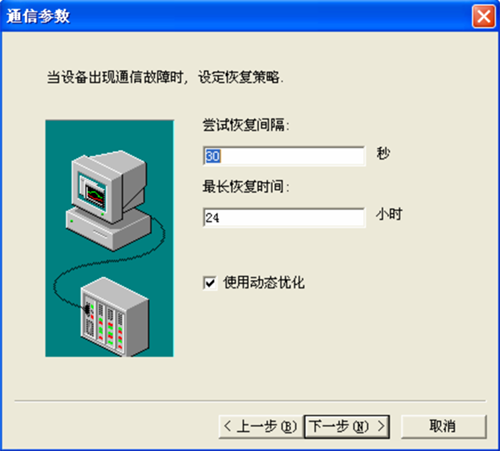

G．繼續單擊“下一步”按鈕，則彈出“設備配置向導——通訊參數”對話框。

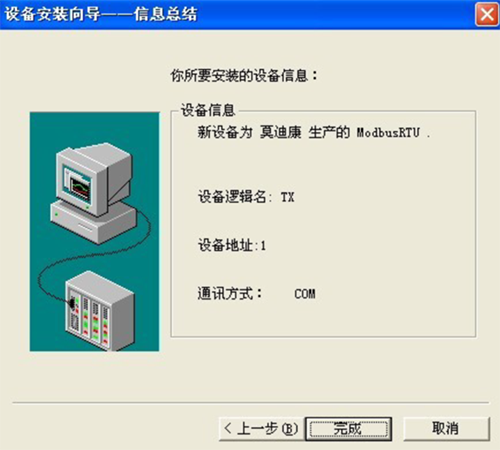

H．繼續單擊“下一步”按鈕，則彈出“設備配置向導——信息總結”對話框。

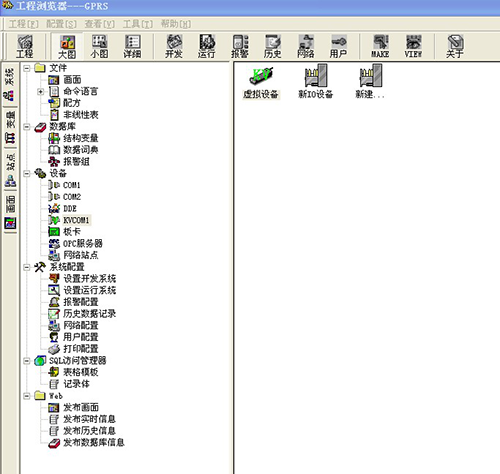

至此設備定義完畢，系統會生成兩種設備的圖標：
虛擬串口設備（即DTU設備）和DTU設備下掛的實際設備

設置通訊端口參數

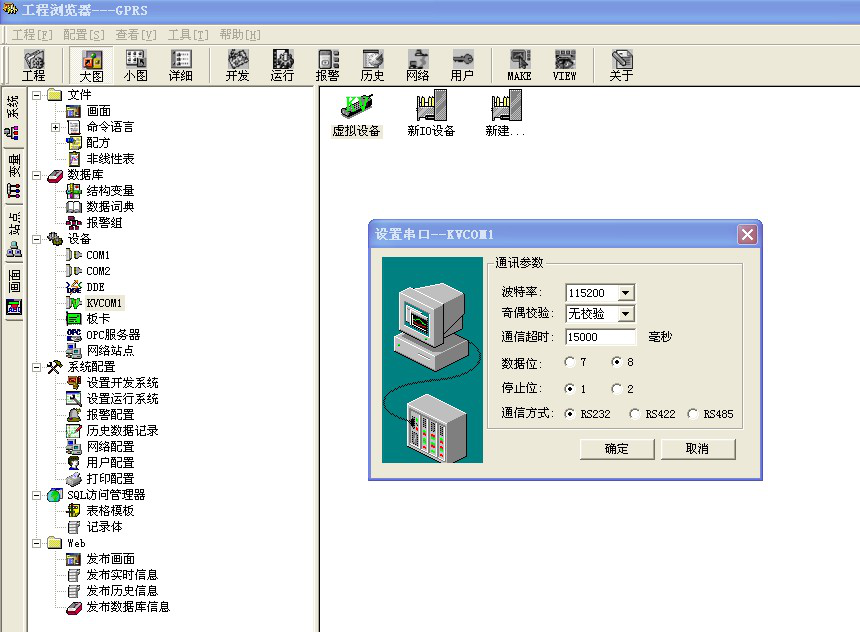

對于不同的通訊設備，其通訊端口通訊的參數是不一樣的，如波特率、數據位、校驗位等。所以在定義完設備之后，還需要對計算機通訊時通訊端口的參數進行設置。如上節中定義設備時，選擇了KVCOM1口，則在工程瀏覽器的目錄顯示區，選擇“設備”，雙擊“KVCOM1”圖標，彈出“設置串口——KVCOM1”對話框。

在“通訊參數”欄中，選擇設備對應的波特率、數據位、校驗類型、停止位等，這些參數的選擇可以參考組態王的相關設備幫助或按照設備中通訊參數的配置?！巴ㄓ嵆瑫r”為默認值，除非特殊說明，一般不需要修改?！巴ㄓ嵎绞健笔侵赣嬎銠C一側串口的通訊方式，是RS232或RS485，一般計算機一側都為RS232，按實際情況選擇相應的類型即可。
完成以上設置后重啟佰馬BMD DTU，即可讓PLC通過BMD100與組態軟件實現遠程無線通信。

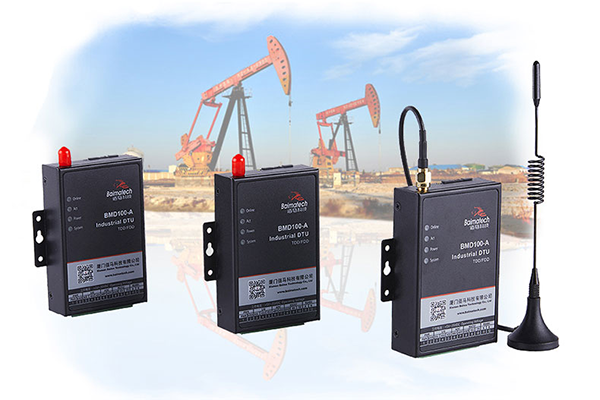

附：佰馬BMD100無人值守DTU簡介

佰馬BMD100系列工業級無線數傳終端，無人值守專用。以全網通/4G/3G/2.5等運營商網絡為承載網，為用戶提供穩定可靠的無線通信組網與透明數據傳輸。無須布線，上電即實現控制中心對遠程設備的監測與管理。具有組網迅速、擴容靈活、建設周期短、成本低等優勢，被廣泛應用在遠程數據采集、遠程設備監測、遠程控制、遠程報警等領域。在配電自動化、環保監測、水利測控、金融自助、熱力管網監測、油田遠程監測等無人值守環境應用優勢明顯。
