DTU多種不同工作模式配置
這里我們以GPRS DTU網絡為例子來講解。
DTU設備:BMD100,BMD200,BMD300

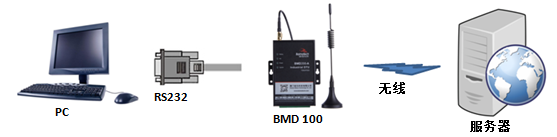

一.理解工作的連接示意圖

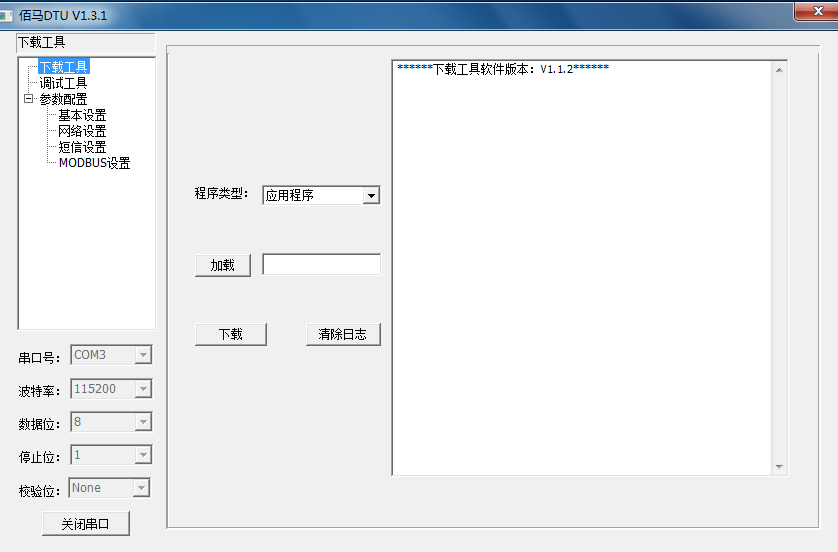

二、分別打開DTU配置軟件與連接服務器
三.DTU連接服務器中針對GPRS不同工作模式的配置

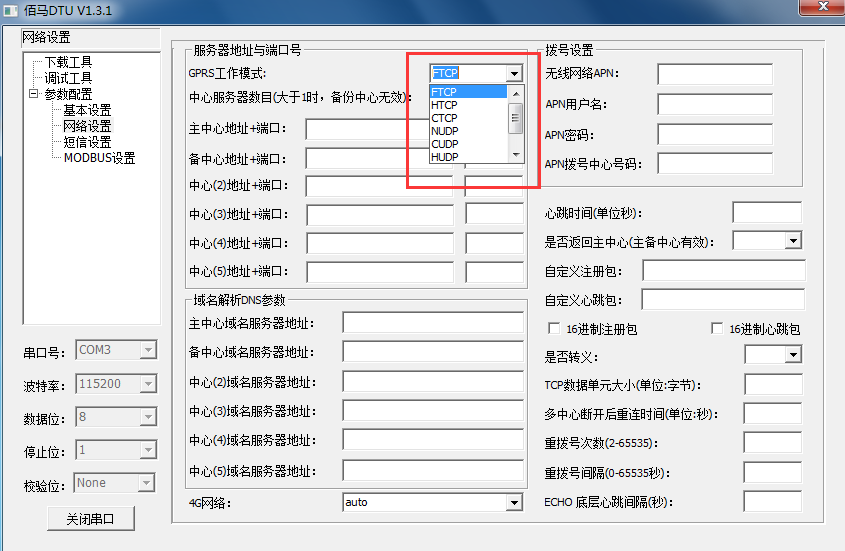

GPRS工作模式:佰馬DTU GPRS工作模式包含FTCP、HTCP、CTCP、NUDP、CUDP、HUDP六種(如下圖)。
其中: FTCP、HTCP、CTCP都是DTU做TCP客戶端,只是注冊包和心跳包不一樣;NUDP、CUDP、HUDP都是DTU做UDP客戶端,只是注冊包和心跳包不一樣。
現以佰馬BMD100為例,闡述在TCP和UDP兩種工作模式下,BMD100和服務器建立連接的方法和區別。
1、服務器和BMD100建立連接——TCP模式
首先打開服務器,將協議類型選擇TCP Server

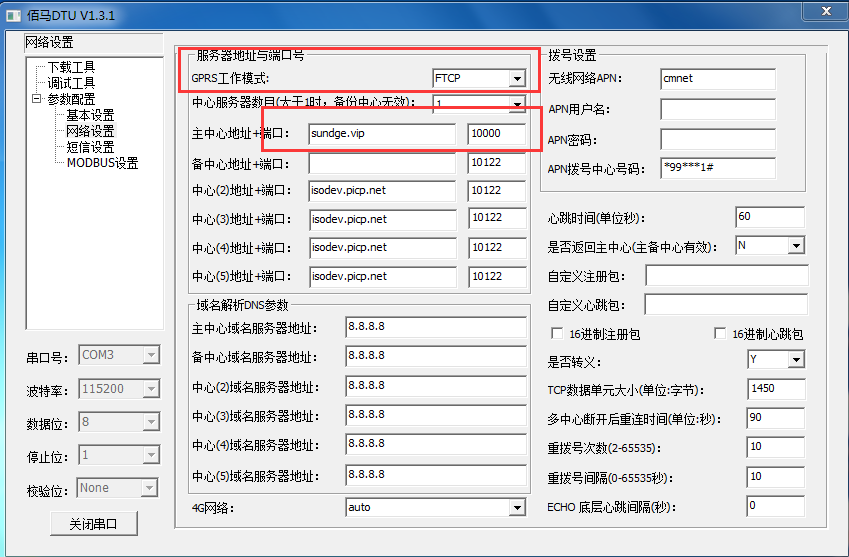

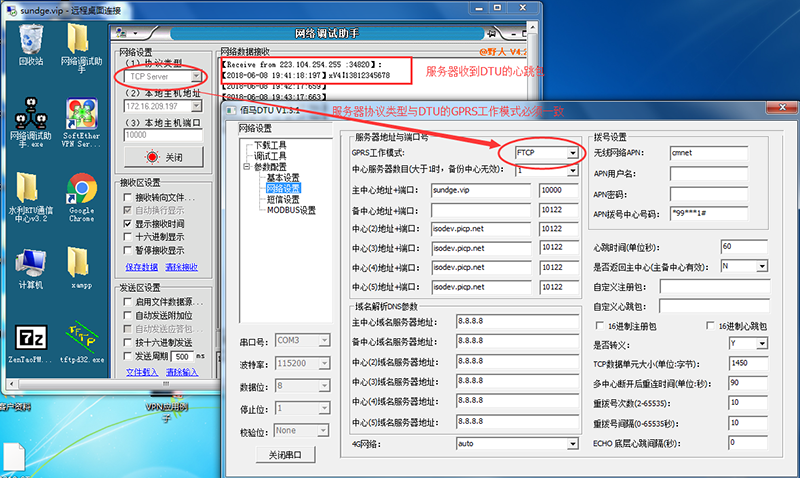

第二步進入DTU配置界面,將GPRS工作模式設置成TCP(這里選擇FTCP),中心地址(例:sundge.vip)和端口號(例10000)分別與服務器相對應,
然后保存參數并重啟設備。

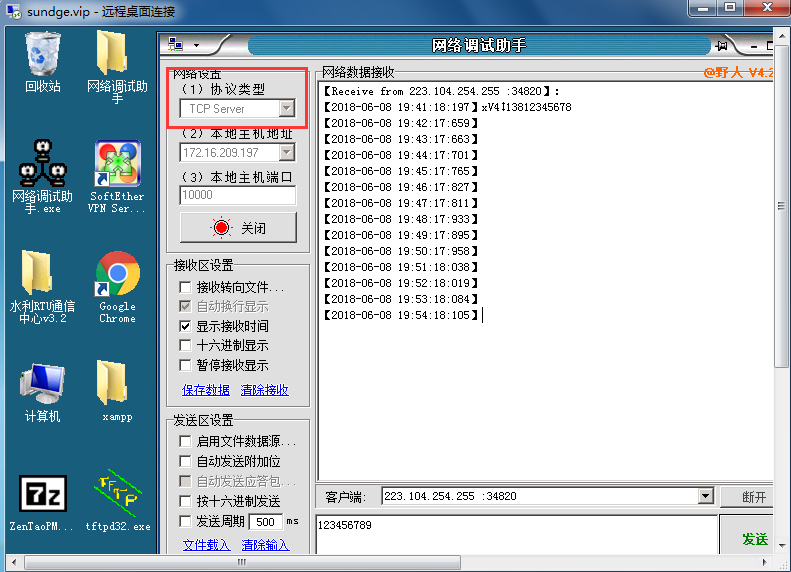

連接成功后,可以觀察到服務器收到了DTU發送的心跳包和數據:
2、服務器和DTU建立連接——UDP模式

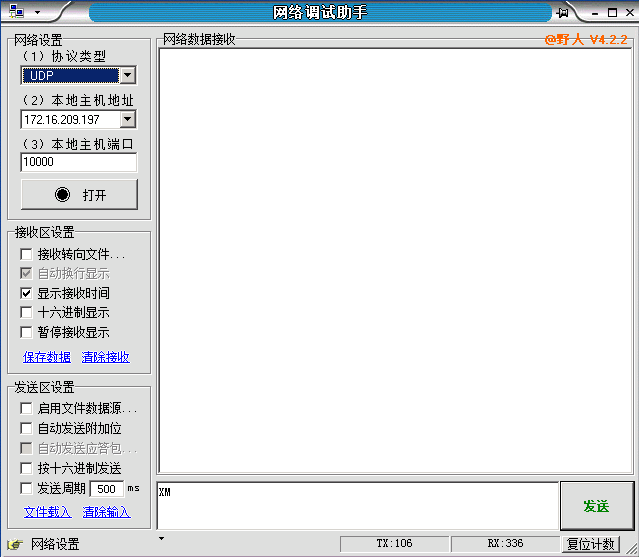

首先打開服務器,將協議類型選擇UDP

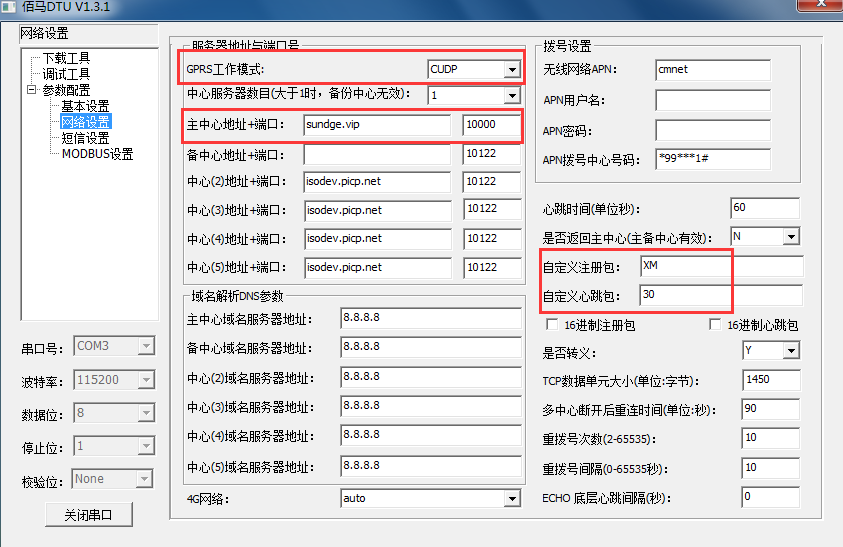

第二步進入DTU配置界面,將GPRS工作模式設置成UDP(這里選擇CUDP),中心地址(例:sundge.vip)和端口號(例10000)分別與服務器相對應,
同時與TCP模式設置不同的是,自定義注冊包和自定義心跳包需要進行配置,然后保存參數并重啟設備。

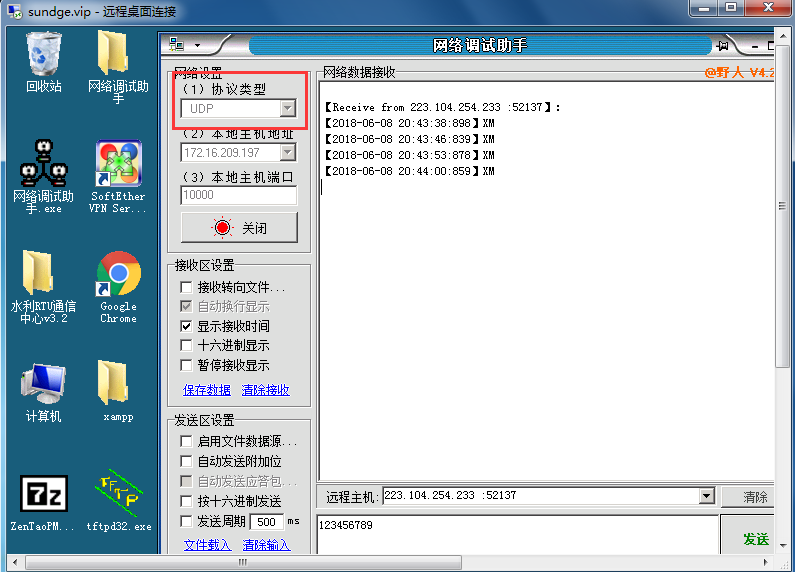

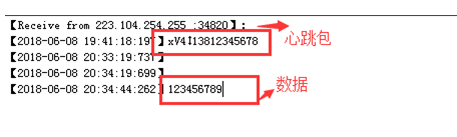

連接成功后,可以觀察到服務器收到了DTU發送的心跳包和數據:
