佰馬君在支持客戶的過程，經常遇到客戶有這樣的數據采集與傳輸需求：下位機現場設備數據,實現數據采集后如何轉成MQTT協議上報到云平臺？在項目案例中，實現采集下位機數據轉成MQTT上報并不難，應用佰馬物聯網網關，也就我們常說網關盒子就可以輕松實現。

下文以佰馬BMG700物聯網網關盒子為例，本文以圖文結合的方式介紹網關盒子接線方式、MQTT實現方式、采集規則配置、服務端配置等。

一、實現目標

1. 采集PLC 連續數據；

2. 轉MQTT上報；

3. 實現對PLC管控；

二、需求設備和軟件

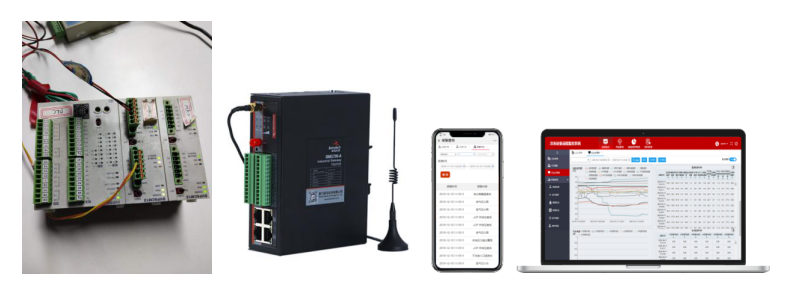

下位機: 臺達PLC(其它傳感器也可以)

物聯網網關:佰馬BMG700物聯網網關(BMR200,BMG500都可以)

云平臺: 私有云平臺,或是公有云如阿里云,百度云,騰訊云等

三、MQTT實現方式

分析

1.要實現第1點 PLC連續數據讀取 和第2點轉MQTT上報是連慣功能,意思就是通過網關連續讀取PLC地址位數據,然后轉成MQTT協議上報。

2.實現對PLC管控,正常是遠程下載為主,這里通過VPN方式實現。

接線方式

1. 臺達的PLC  RS-485串口是支持 modbus RTU 協議的，如果串口是該通訊模式，如果網口就是modbus Tcp,這里我們以BMG700物聯網網關485串口對接。

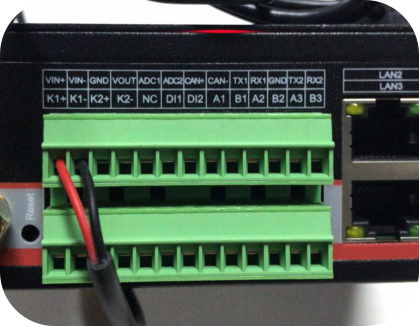

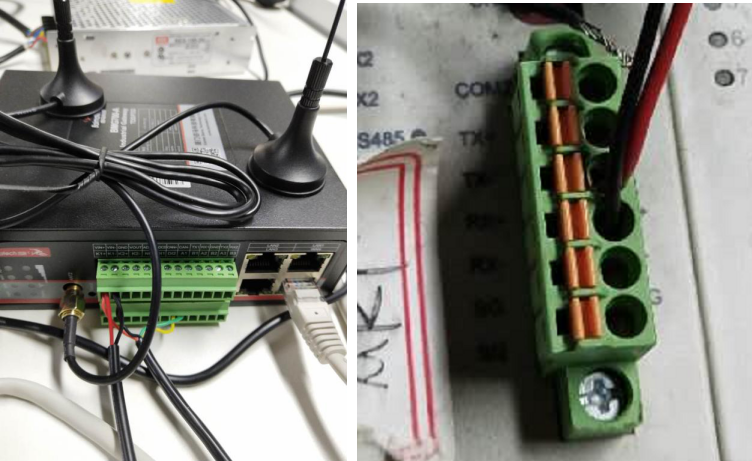

2. PLC和佰馬BMG700物聯網關盒子的485接線，  rx +   接 A1  RX  - 接 B1。

3. BMG700物聯網關盒子的電源接入方式:正極接VIN+,負極接VIN-

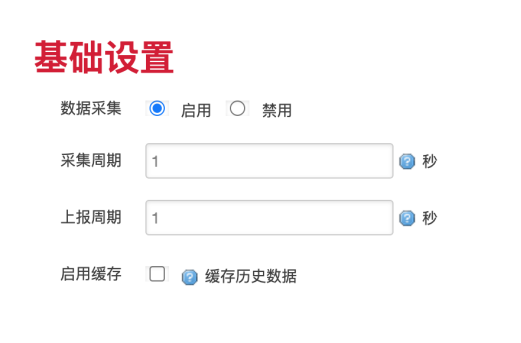

4. 通過電腦登錄佰馬BMG700物聯網關盒子，進行采集與上報參數配置

采集周期：設備多久輪詢一次

上報周期：對采集后的數據，多久上報一次給中心端

啟用緩存：離線數據可以本地緩存，在線后續傳

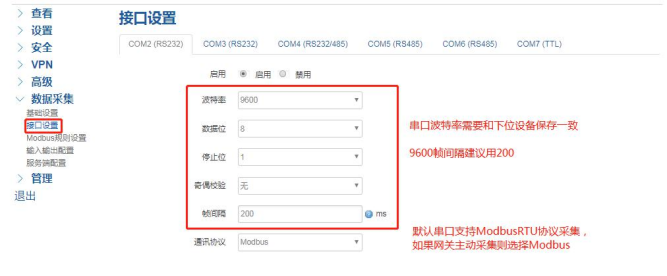

5. 配置485通訊接口

串口波特率:與下位機一致

幀間隔: 建議200ms

通訊協議:modbus rtu

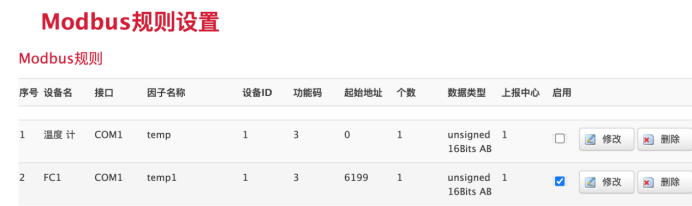

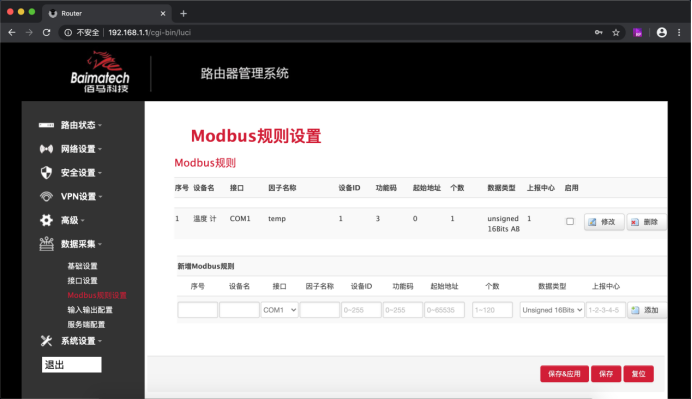

6. 配置采集規則

起止地址：支持連續

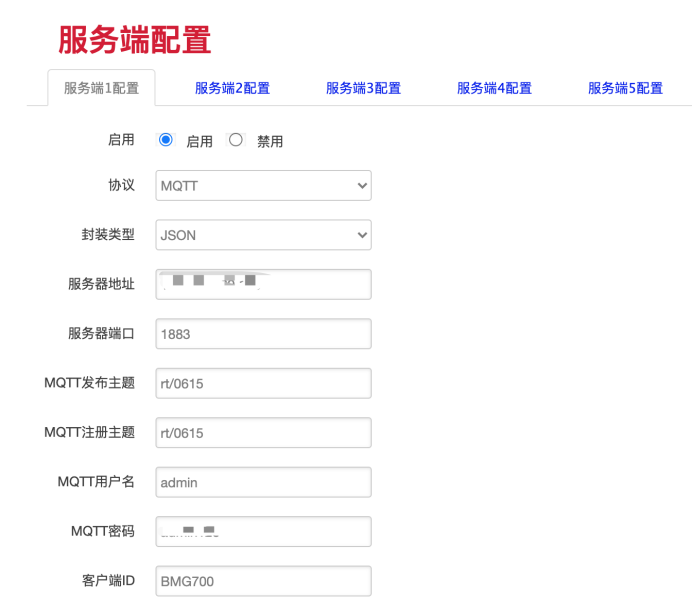

7. 服務端配置(MQTT+JSON)

選中數據采集設置欄目，進入服務端配置界面。協議選擇:MQTT協議,封裝類型:JSON

后面根據平臺提供MQTT相關用戶,密碼,地址,訂閱信息填寫.

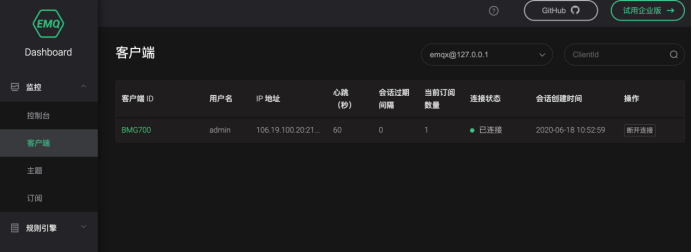

8. 完成連接
