項目背景： 本項目中有200根智慧桿，部分為照明桿，智慧桿所搭載外設滿載，需要本地化布署，并把穩定性保持在99%。

組網： 混合組網：樹型+小環網

網絡傳輸： 光纖網絡

設備：匯聚交換機（24個光口，萬兆輸出）  智慧桿網關BMG8100(2光口+8LAN)   光模塊

說明：基于桿體配套設備帶寬需求和穩定性要求，8桿成1個小環網，合計19個環網，通過兩臺匯聚交換機(上行出口萬兆)形成環網并往核心交換機上報。

備注：如果攝像頭多，則需要考慮環網數量

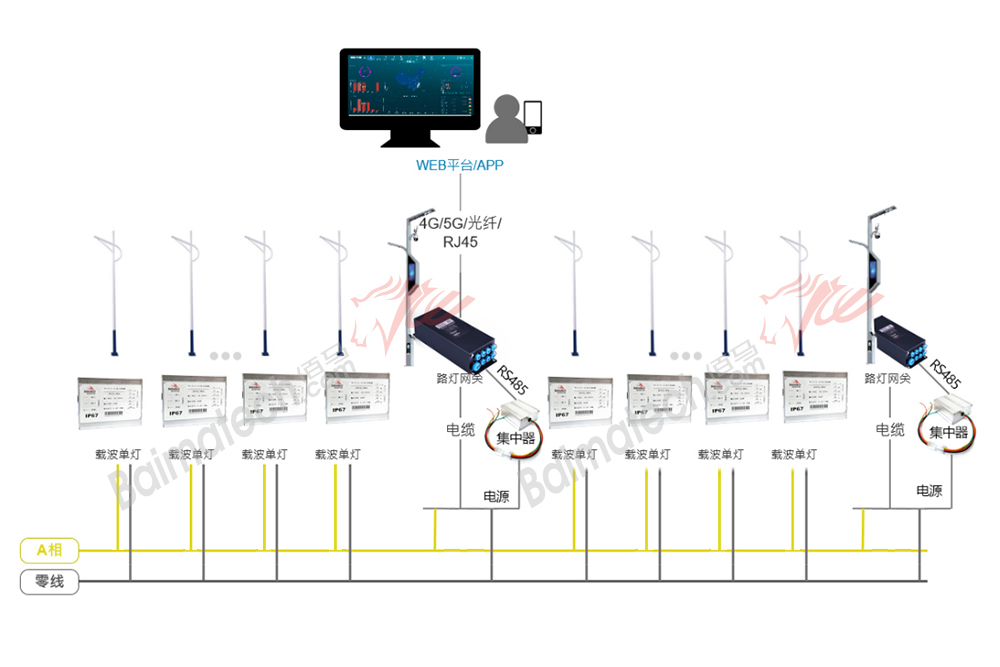

燈控網絡：HPLC（寬帶電力載波）

燈控傳輸：寬帶載波+光纖網絡

設備：HPLC600寬帶載波單控，HPLC650中繼485網關， BMG8100智慧桿網關

說明：寬帶載波單控基于寬帶載波技術，通信速率可達0.49Mbps，通信距離可達20km  ，具有通信速率快，控制時延低，通信穩定，自組網通過電源線網絡傳輸。HPLC600載波單控信號傳輸?shù)紿PLC650中繼485網關， 由中繼485網關把載波信號轉成485信號傳輸?shù)街腔蹢U網關上，通過光纖快速傳輸出去。

本地策略：智慧桿網關+載波485中繼 可以實本地離線策略，本地聯動

設備介紹

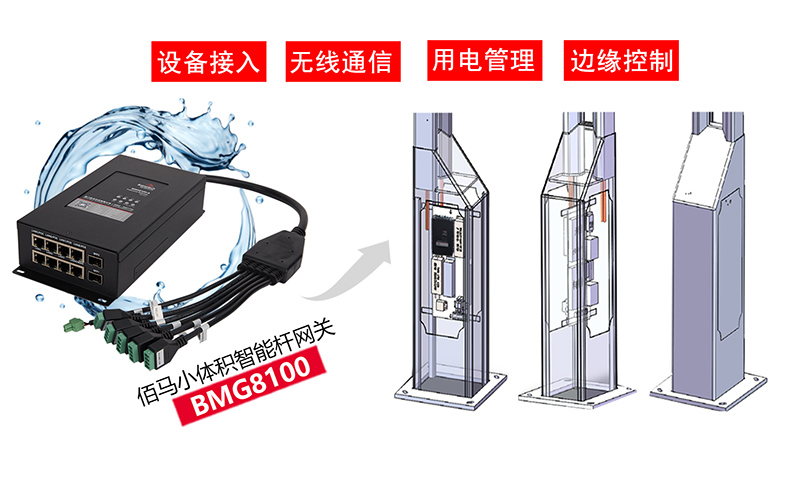

1、BMG8100智慧桿網關

BMG8100系列智能網關，可選配4G/5G通信。接口包括7路千兆LAN口、1路千兆WAN口（可復用為LAN口）、2路千兆光口、4路PoE供電（選配）、2路RS485、1路12V供電、1路24V供電、3路DI、3路繼電器輸出等。

（1）軟件采用松耦合分層架構設計，南向通信對接外設種類、北向通信對接平臺協議、業務邏輯層數據處理等實現可配置化

（2）支持北向斷網的情況下，本地正常運行照明控制策略。策略包含循環定時策略、經緯度策略、聯動策略等。支持提供策略協議接口供管理平臺下發、抄讀，支持網關本地配置定時策略。

（3）具有良好的北向協議適配性，應支持TCP、UDP、HTTP、MQTT、HJ212環保協議、JSON協議；可通過界面配置不同的數據類型采用不用的協議上報。

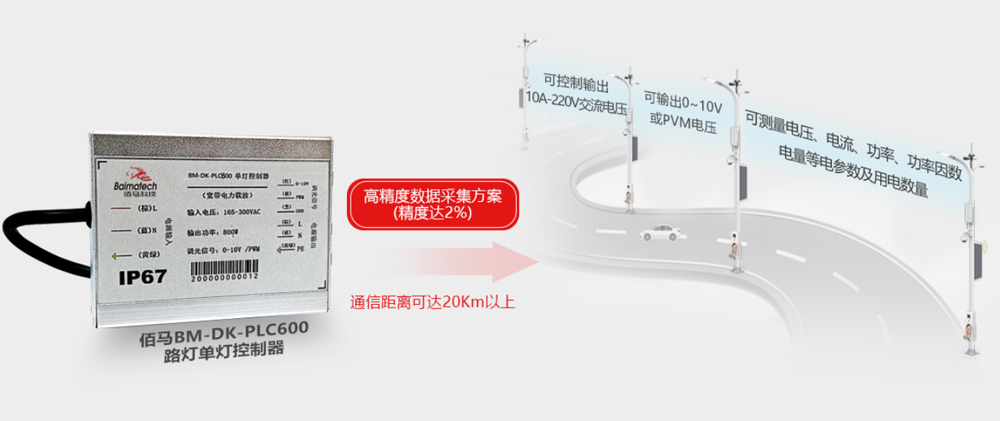

2、HPLC100寬帶載波單控

HPLC單控帶PA版本 通信距離可達20km  IP65防水,一路調光輸出，一路單燈電流、電壓、功率、壞燈檢測功能，采用行業先進的 OFDM調制方式，通信速率可達0.49Mbps，800ms內響應中心發送的指令，借助自研路由發現算法和組網策略寬帶電力載波傳輸，具有通信速率快，控制時延低，通信穩定,自組網，自路由等優點，同時通過電源線網絡傳輸

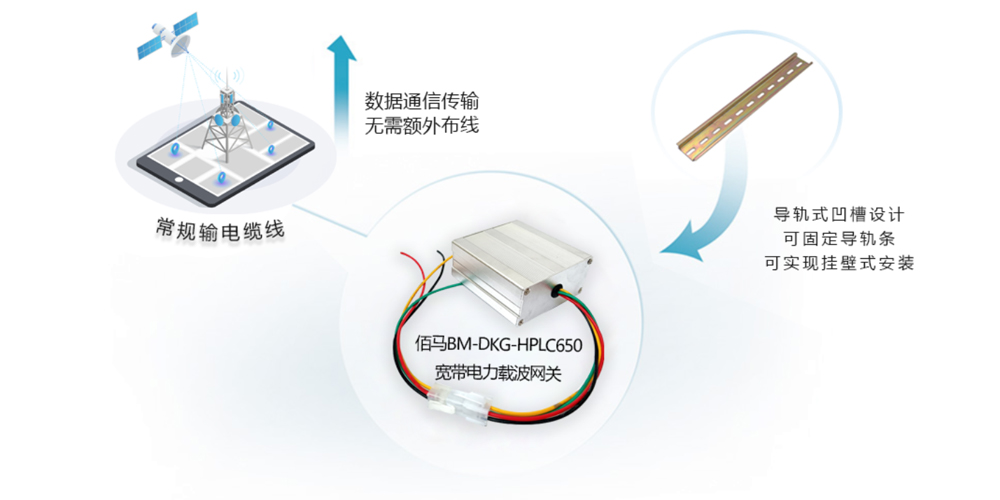

3、HPLC中繼網關

（1）采用行業先進的 OFDM調制方式，通信速率可達0.49Mbps，通信距離可達20km

（2）借助自研路由發現算法和組網策略，將同一條輸電線纜上的所有路燈及路燈網關進行“一主多從”樹形組網。

（3）每個網關可以管理500個路燈控制器。 支持15級設備中繼通信，最大通信距離可達20km,先進的寬帶電力載波通信技術和優秀的自組網路由算法,控制時延：30ms以內。如：發出開燈指令到燈具實際打開之間的延遲。

（4）安全性：采用動態密鑰進行數據加密傳輸，網絡加密認證，硬件實現 AES128 加密算法。確保整個網絡中的信息安全傳輸，廣播通信亦無法被其他設備竊取數據。

（5）時效性：單燈控制間隔為50ms，如100棧燈，每棧燈調光亮度不同，分別進行遠程設置，則最快可在100*50=5S內完成所有燈具設置。

（6）配合BMG8100網關或是BMG8200網關可以實現本地策略，離線管理.

方案補充說明

本地化布署：服務器性能高求比較，視頻采用NVR視頻或是CVR

備注：其它外設和電源空開等暫不列
