DTU與PLC接口連接，PLC通過與BMD100 DTU的RS232、RS485等接口連接后

1. RS232、RS485定義

RS232常用的是Tx、Rx和GND這三條線， 這決定了RS232是全雙工；而RS485是雙絞線A和B，這決定了RS485是半雙工。

RS232的邏輯1的電平（相對GND）是-3V~-15V，邏輯0的電平（相對GND）是+3V~+15V。而RS485采用差分傳輸，A線和B線的電壓差（UA-UB）在+2V~+6V表示邏輯1，電壓差（UA-UB）在-2V~-6V表示邏輯0。

2.DB9針定義

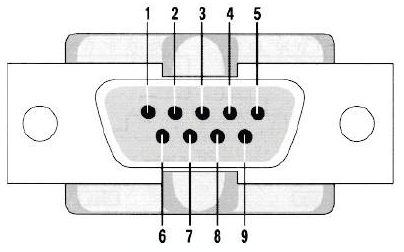

DB9針是9針的串口線，如下圖所示，分為公頭（上圖）和母頭（下圖）。

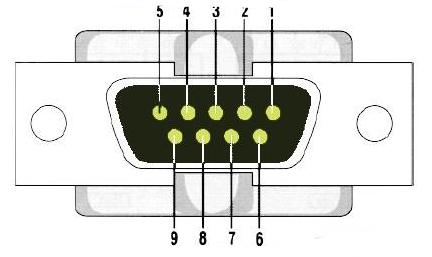

DB9公頭（5針朝上）上排從左到右是1~5，下排是6~9，而DB9（5針朝上）母頭正好相反，上排從左到右是5~1，下排是9~6。如果是作為RS-232C接口，則各引腳定義如下：

作為RS-232C接口，其各引腳由標準文檔進行定義，所以也可以稱為“標準引腳定義”。而作為RS-422和RS-485接口，則沒有“標準”引腳定義的說法，因為RS-422和RS-485連通常的標準接口也沒有，具體采用什么接口，接口中使用哪些引腳，完全取決于設備設計生產商自己的定義。

對于RS485，在DB9上沒有標準接線，通常是3-A，8-B，公頭母頭都是如此，通信雙方接線直連，A接A，B接B。

3. PLC與佰馬BMD100工業級無線DTU連接

1）.應用示意圖

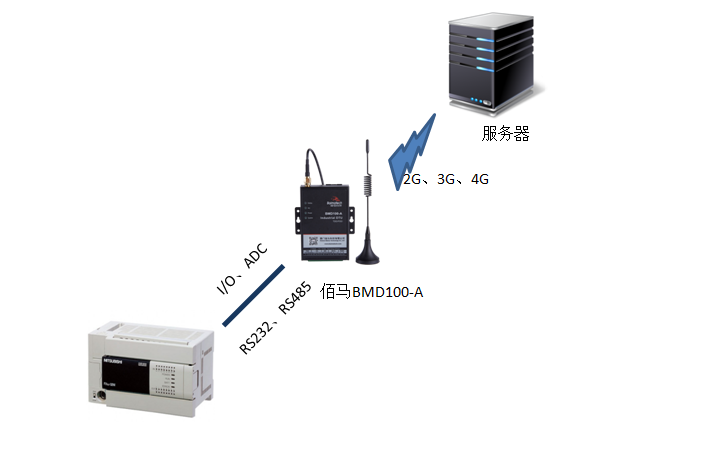

以佰馬工業級無線DTU（BMD100-A）為例，PLC通過與BMD100 DTU的RS232、RS485等接口連接后，將前端采集的數據傳到服務端，以下是應用示意圖：

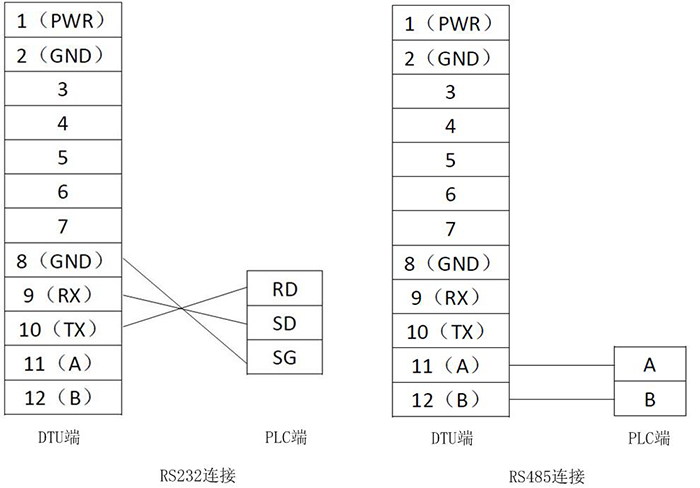

2. BMD100-A DTU與PLC通過RS232或RS485連接示意圖：
