在智慧路燈桿系統中，環境傳感實現溫度、濕度、 氣壓、風速、風向、雨量、輻射、光照度、紫外線、PM2.5、PM10、 CO、SO2、NO2、CO2、O3、噪聲等參數采集。在智慧路燈桿平臺上，如何進行環境傳感器參數配置，本文以圖文結合的形式進行詳細介紹。

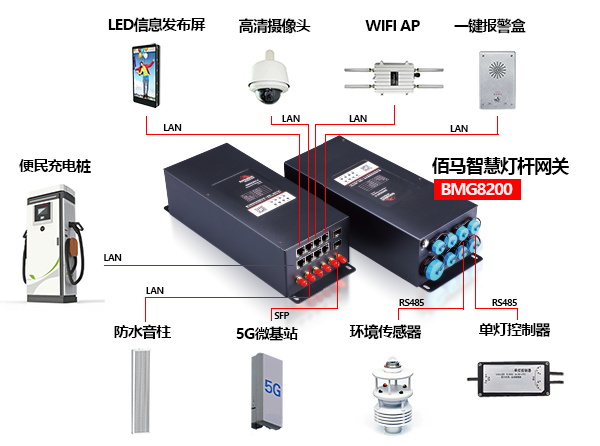

由佰馬BMG8200智慧路燈桿網關實現智慧路燈桿數據采集、通信傳輸、及聯動控制，專用智慧燈桿云平臺實現數據展現及管理。攝像頭、LED顯示屏、環保傳感、氣象傳感、一鍵告警、IP廣播、充電樁等設備的通信對接及驅動協議匹配，協助客戶快速實現智慧燈桿系統建設。

本文以佰馬BMG8200智慧燈桿網關、BMG700智慧燈桿網關為例，介紹環境傳感配置與應用。

第一步 在智慧路燈桿平臺添加傳感器

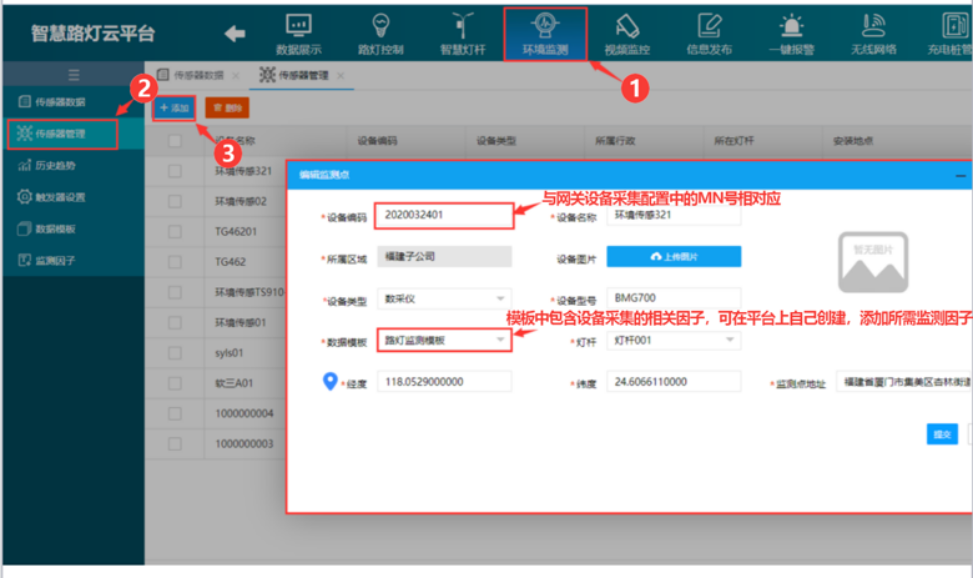

登錄佰馬科技智慧路燈桿管理平臺，進入環境監測頁面，點擊傳感器管理，添加傳感器設備編碼、數據模板等信息。

第二步 在網關管理平臺配置傳感器參數

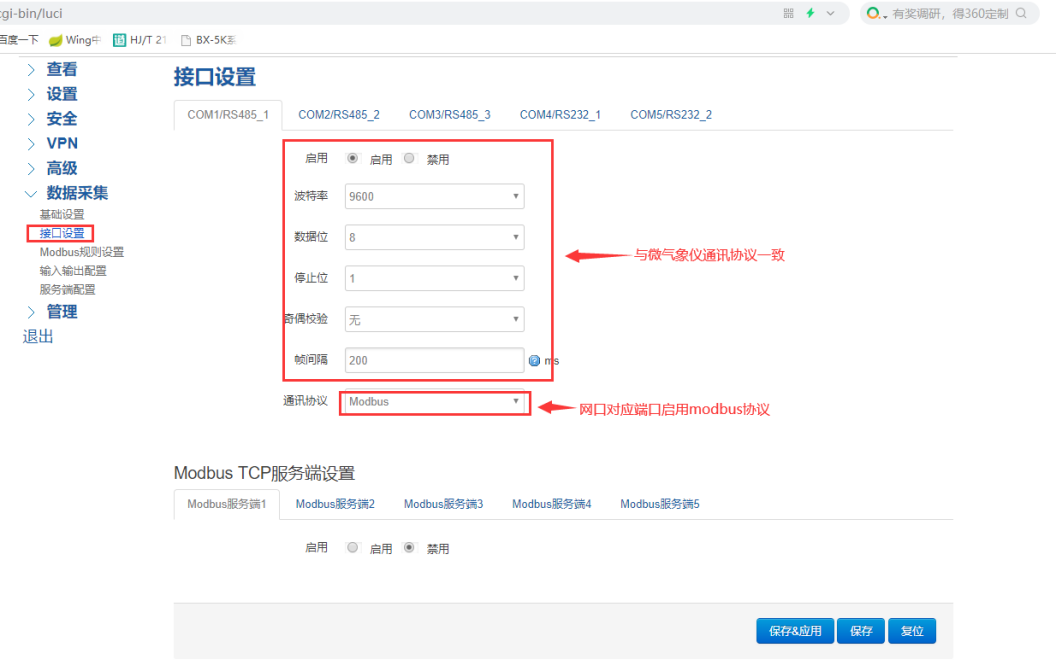

登錄網關管理平臺，進入接口設備界面，配置環境傳感相關參數，包括：波特率、數據位、停止位、校驗、通信協議等。配置信息如下圖所示：

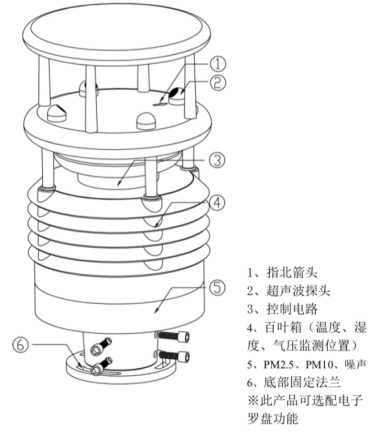

接口設置：網關使用485接口1和微氣象儀進行連接選擇COM1RS485,點擊啟用，對串口通信波特率,數據位，停止位等及通信協議進行設置，點擊

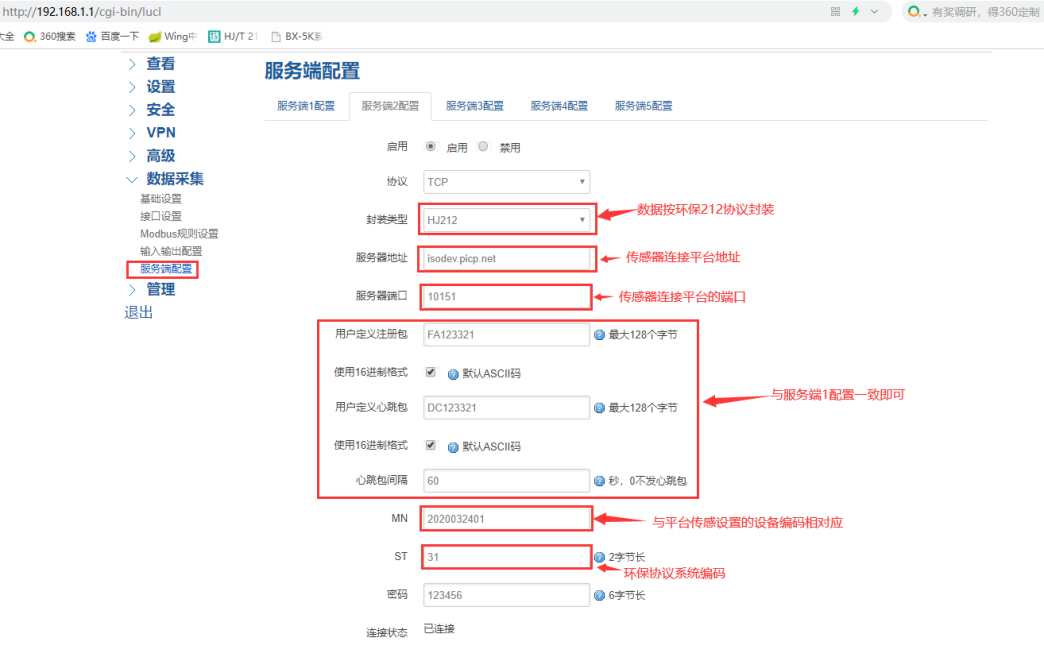

第三步 網關的服務端設置

協議：選擇與平臺對接的協議，設備采用TCP與平臺對接

封裝類型：可選擇類型對數據進行封裝，此測試選擇JSON

服務器地址：此地址為與傳感器設備對接的平臺地址

服務器端口：傳感器設備對接平臺對應的端口

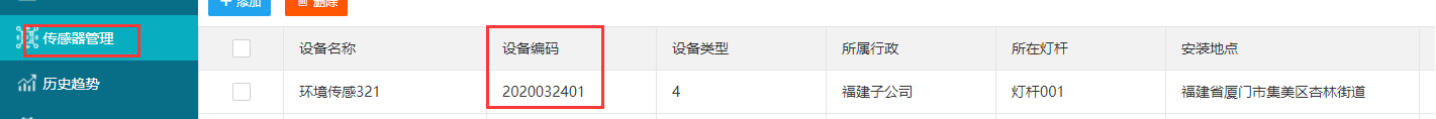

MN：與平臺傳感器管理中的設備編碼相對應

第四步  保存?zhèn)鞲衅髋渲?/strong>

參數配置完成后，點擊保存應用。

第五步 采集規則設置

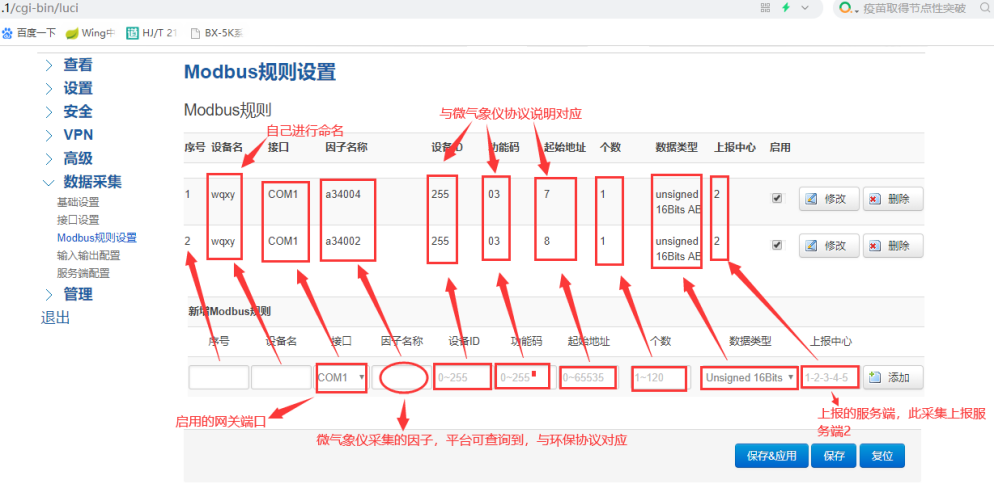

在網關管理系統中，對采集因子信息進行配置添加，下圖以PM2.5和PM10兩組數據為例，設置完成

第六步 網關設備與環境傳感連接

網關設備連接環境傳感，環境傳感采集數據傳至佰馬網關設備，網關設備上報數據到智慧路燈桿平臺。

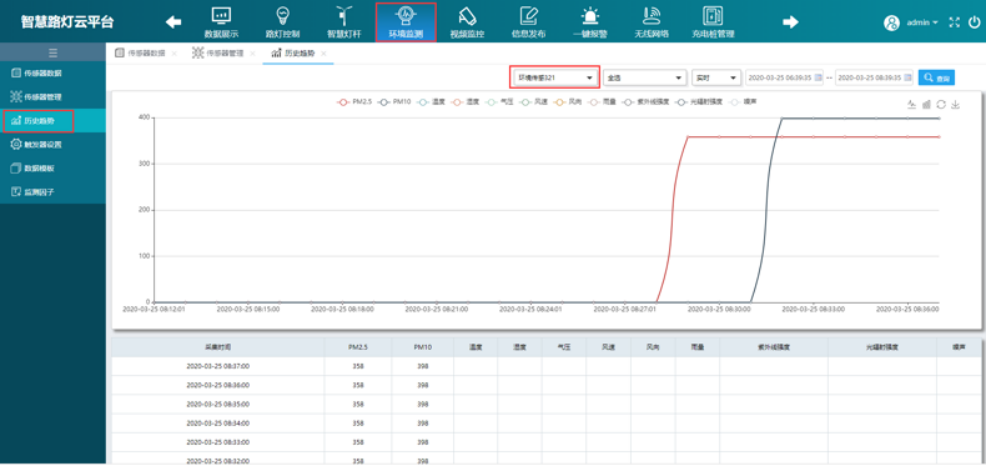

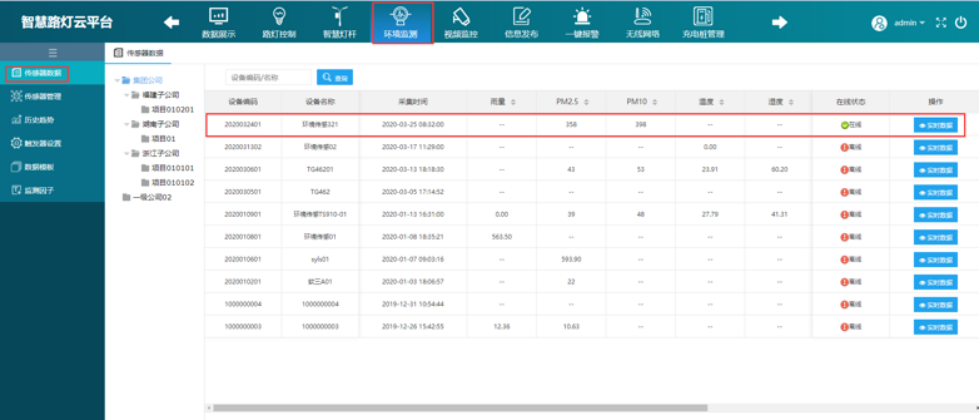

第七步 平臺接收顯示網關設備發送的數據
