一、桿塔遠程智能監測應用背景

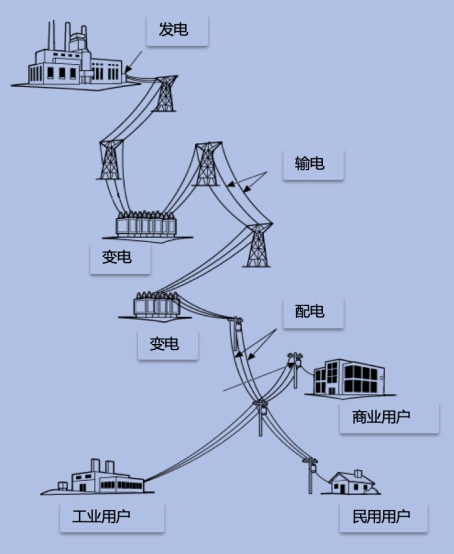

在架空輸電線路中，桿塔是輸電線路絕緣支撐及輸電導線的載體，是保障電力系統安全運行的重要組成部分。

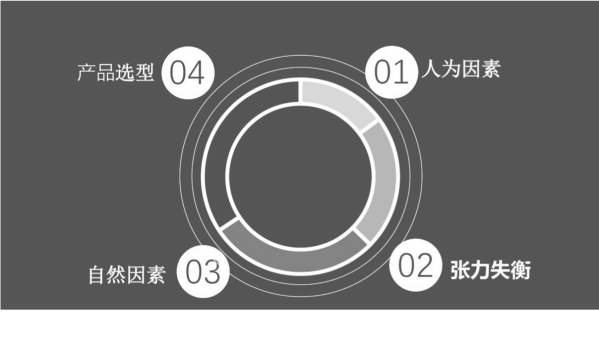

電力鐵塔長期室外自然環境條件下服役使用，極易出現塔體地基沉降，構件人為破壞，鋼構件表面氧化、腐蝕，構件螺栓松動，構件變形等現象。如不及時進行維護，在突遇惡劣環境時，極易導致塔體傾斜，甚至傾覆，直接影響正常使用，且存在極大的安全隱患。

二、桿塔遠程智能監測系統概述

佰馬科技自主研發的桿塔遠程智能監測系統，通過在輸電鐵塔上部署桿塔傾斜傳感器、振動傳感器、可視化監控等感知設備，實時監測鐵塔運行狀態，監測信息通過無線通信技術傳輸到匯聚節點，最后上傳到云平臺實現線路環境、線路狀態的全面監控，提高線路的狀態感知和綜合預警能力。

三、桿塔遠程智能監測系統組成

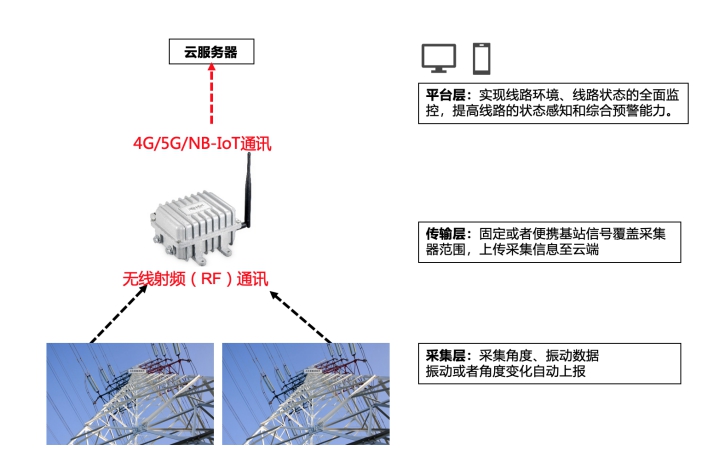

角度采集器根據現場條件安裝到輸電塔四個塔腿和方向樁上端，采集塔腿和塔樁的角度和震動數據，角度采集器自帶電池，可供電5年，采集到的數據通過無線射頻（RF）傳給中繼器和微基站，微基站通過NB-IoT/4G/5G 網絡把采集到的傳感器數據傳輸至桿塔傾斜系統云服務器，桿塔傾斜系統平臺軟件通過對傳感器數據做統計分析，與標準參數做對比，即可判斷桿塔傾斜程度，并根據需要發出報警，派相應工單給維護工人，解除故障。

四、桿塔遠程智能監測系統組網方式

以窄帶物聯網技術為核心，增大點對點傳輸距離；基于Mesh技術，實現多節點自主組網，以簡單靈活的網絡設計實現廣域覆蓋；多跳傳輸技術進一步拓展整個網絡的覆蓋范圍。

五、桿塔遠程智能監測系統設備

1、無線傳感設備BMS71

設備工作環境采集：溫度、濕度、風速、壓力、水浸、撞擊、位移形變（傾斜角）

設備運行數據采集：電壓、電流、相位、故障閃光

采集時間間隔：5～30 分鐘可設

休眠電流：≤ 5uA

使用周期：電池，能持續使用5年

設備外殼防護等級：IP67

2、無線溫濕度傳感器設備BMS72

●微功耗、長續航

產品采用微功耗設計，采用休眠-喚醒工作模式，工作狀態電流 20 毫安，待機電流小于2微安；內置 6AH 容量電池，10 分傳輸一次數據的情況下，電池可適用 3 年。

采集時間間隔可設，支持數據暫存，續傳機制，數據可緩存30天以上。

●易維護

支持采集周期、數據報送周期、上下限閾值的自主遠程配置，

具備遠程歸零、重啟功能。設備可主動推送設備運行狀態信息、網絡信號質量信息，便于用戶對大量設備的輕松管理和維護。

設備外殼防護等級：IP65

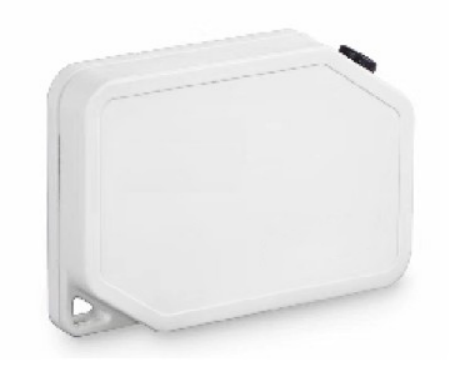

3、無線傾斜角傳感器設備BMS73

●微功耗、長續航

產品采用微功耗設計，采用休眠-喚醒工作模式，角度狀態沒變情況下，默認2-6小時更新一次數據，角度狀態發生變化時，觸發預設值，立即上傳更新數據，工作狀態電流 20 毫安，待機電流60微安；內置 6AH 容量電池。電池能持續使用3年。

采集時間間隔可設置，支持數據暫存，續傳機制，數據可緩存30天以上。

●易維護

支持采集周期、數據報送周期、上下限閾值的自主遠程配置，

具備遠程歸零、重啟功能。設備可主動推送設備運行狀態信息、網絡信號質量信息，便于用戶對大量設備的輕松管理和維護。

設備外殼防護等級：IP67

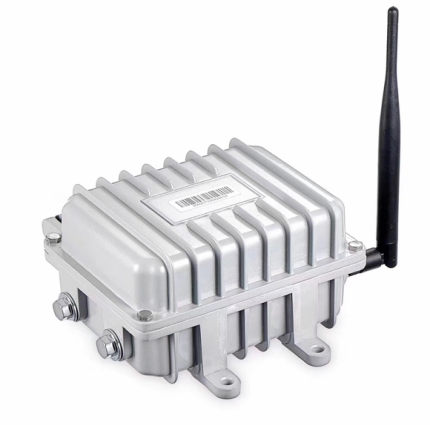

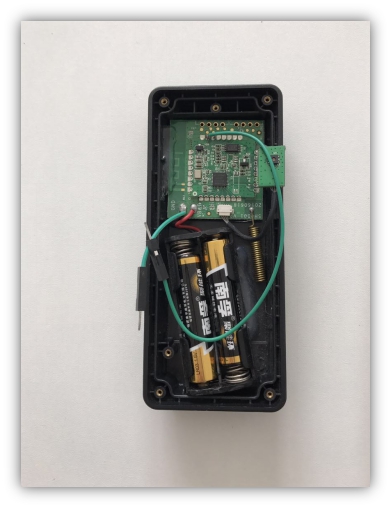

4、無線中繼器終端BMW480

接收傳感器設備發送的數據，轉發至微基站設備；接收微基站發送的設置數據，轉發至傳感器；擴展無線網絡覆蓋。

技術標準：

頻率范圍：410 ～ 480Mhz

信道帶寬：≤ 8KHz

調制方式：2-FSK/2-GFSK

工作電流：≤ 70mA（發送）；≤ 25mA（接收）

接收靈敏度：-132dBm（@300bps），-126dBm（@600bps）

休眠電流：≤ 2uA

供電電壓：2.4V-3.6V

工作溫度：-20℃ ～ +75℃

電源：220V 供電 / 太陽能 / 電池

設備外殼防護等級：IP65

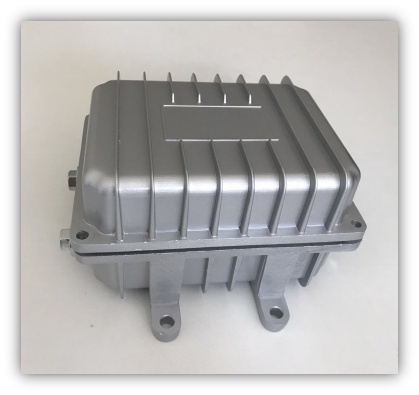

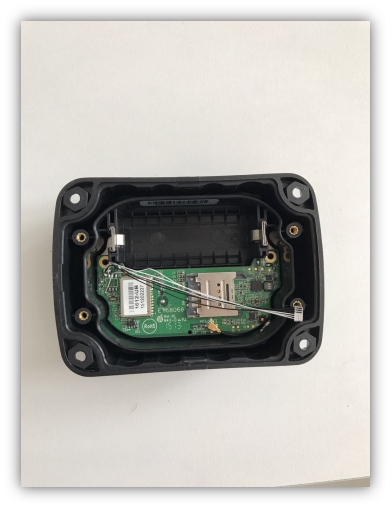

5、數據匯總微基站設備BMW-RF-01

●多通道上行

5G、4G、NB-IoT、Wi-Fi 或 網口RJ45

●自組RF網絡

可以任意裁剪自主開發的無線網絡，適應各種場景需求。兼容多跳技術，實現無縫廣域覆蓋。

●易維護

自主遠程配置，具備遠程歸零、重啟功能。設備可主動推送設備運行狀態信息、網絡信號質量信息，便于用戶對大量設備的輕松管理和維護。

技術標準：（參考中繼器）

功率：≤ 33dBm

靈敏度：≤ -109dBm

電源：220V 供電 / 太陽能

設備外殼防護等級：IP65

六、桿塔遠程智能監測系統平臺

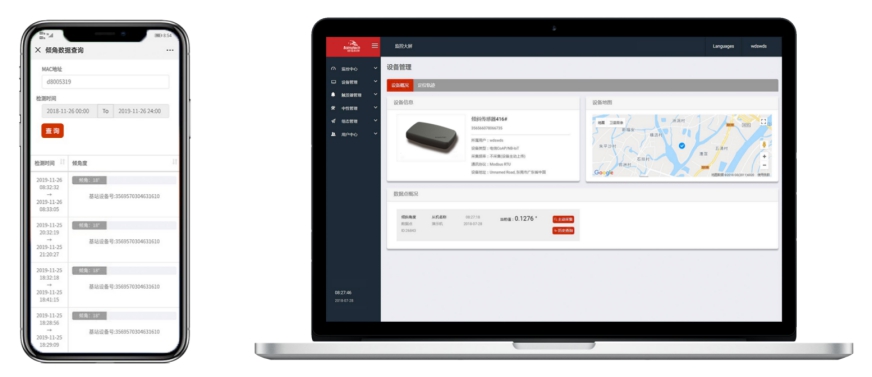

監控中心對桿塔的橫向傾斜、縱向傾斜等狀態參數進行數據顯示、存儲、統計報表等，并結合桿塔自身設計參數進行分析，完成多參數預警功能。
