5G DTU/4G DTU透傳測試教程
- 時間 :2019-09-04
- 作者 :佰馬科技
- 瀏覽數 :7854
本文以佰馬科技5G DTU/4G DTU為例，介紹BMD100 DTU透傳測試教程，圖文結合，全面介紹DTU透傳測試步驟，包括DTU與PLC連接、DTU程序加載、DTU工作模式設置、DTU多中心傳輸地址設置、服務端設置、DTU波特率設置等。

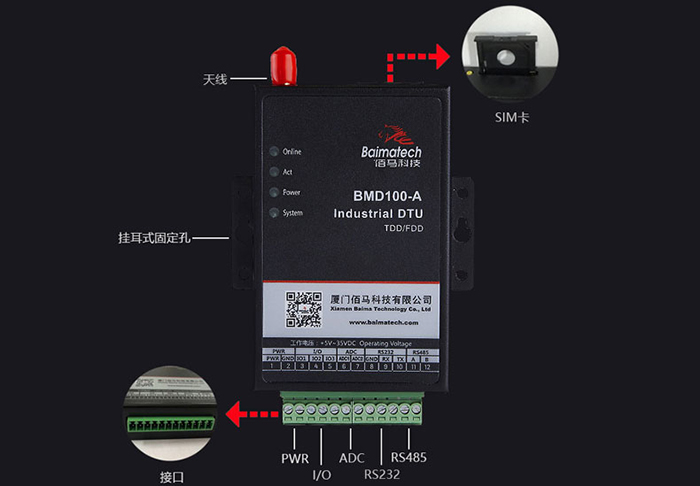

佰馬BMD100系列4G DTU，無人值守專用，穩定可靠，為項目的通信組網與無線傳輸提供有力支撐。 配置I/O、ADC、RS232、RS485等接口，全網通網絡覆蓋，寬溫寬壓，多中心傳輸，金融級數據安全標準，支持MQTT，與阿里云、華為云、百度云、根云無縫對接。

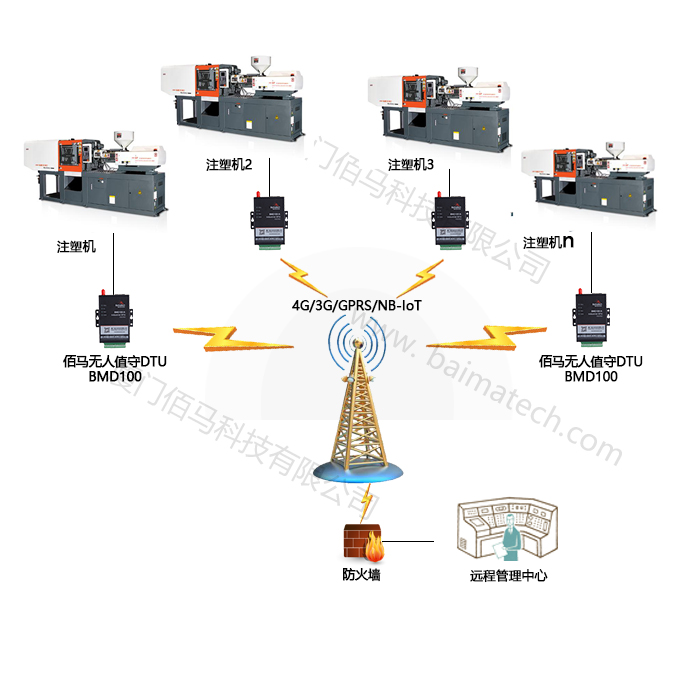

DTU典型應用拓撲圖

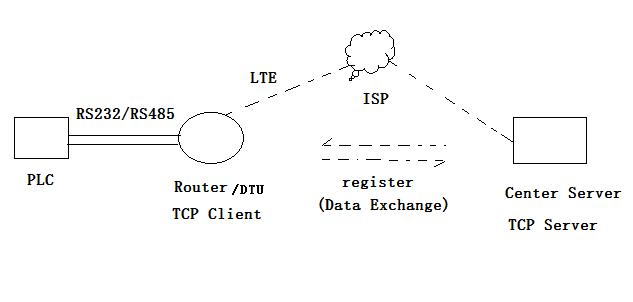

DTU與PLC應用拓撲圖：

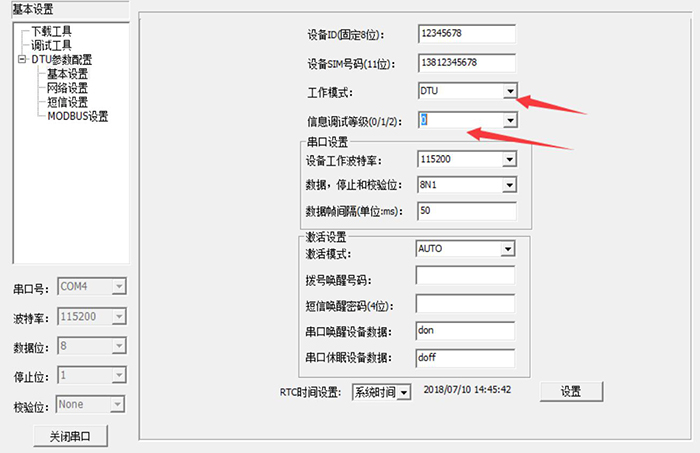

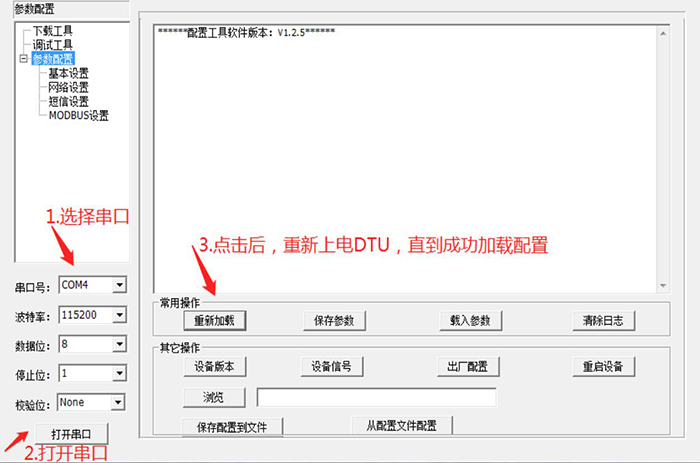

DTU測試步驟1：載入配置后對DTU進行配置

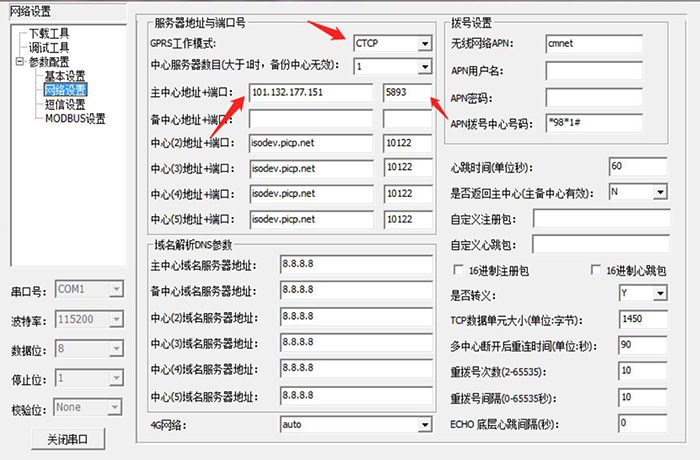

DTU測試步驟2：配置中心服務器
下圖為本地電腦通過路由器端口映射獲取的公網ip和端口

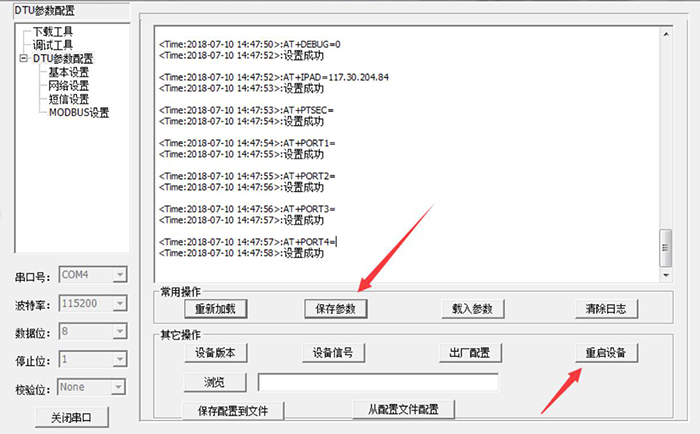

保存配置并重啟。

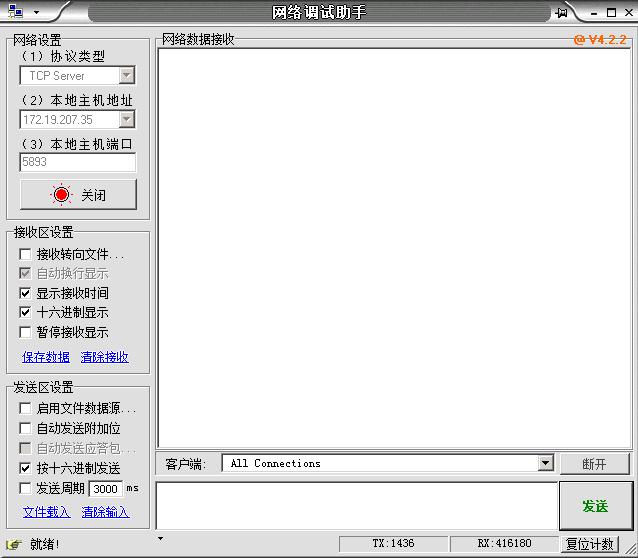

DTU測試步驟3：服務端用網絡調試助手開啟tcp服務端

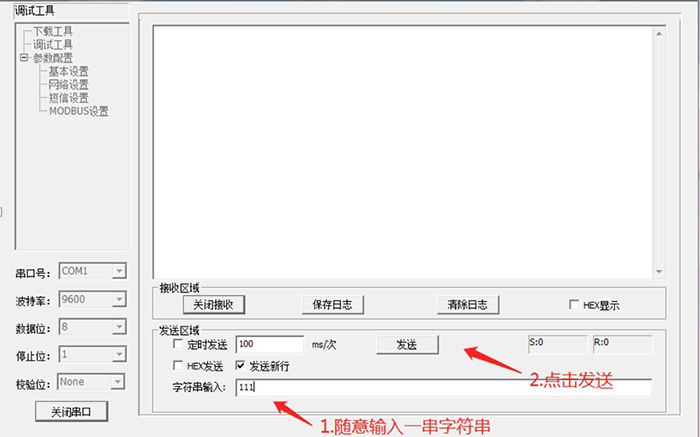

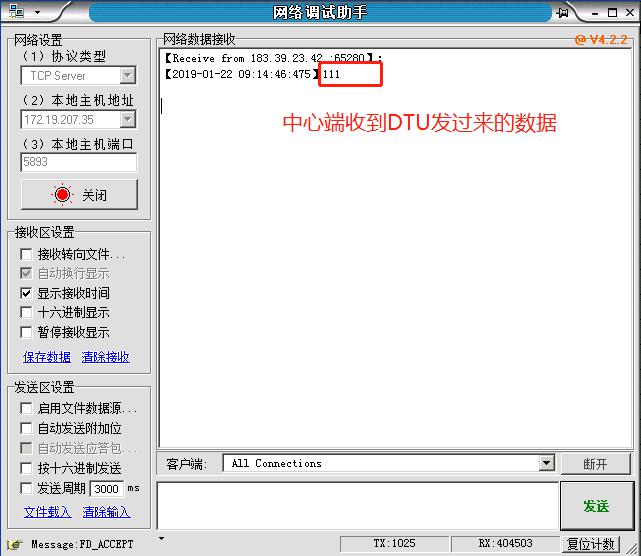

此時客戶端上線后兩邊就可以正常收發消息了。

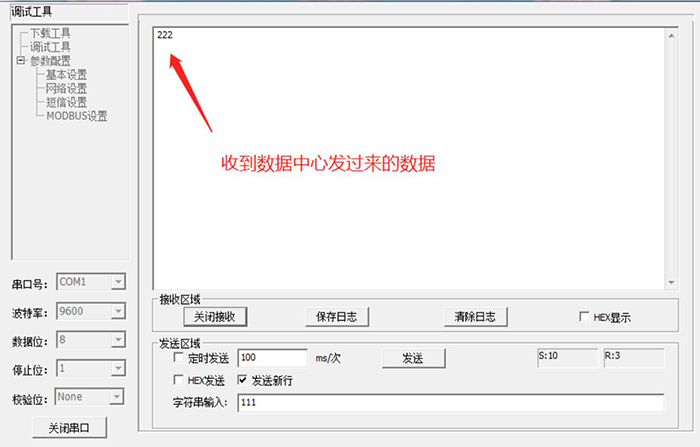

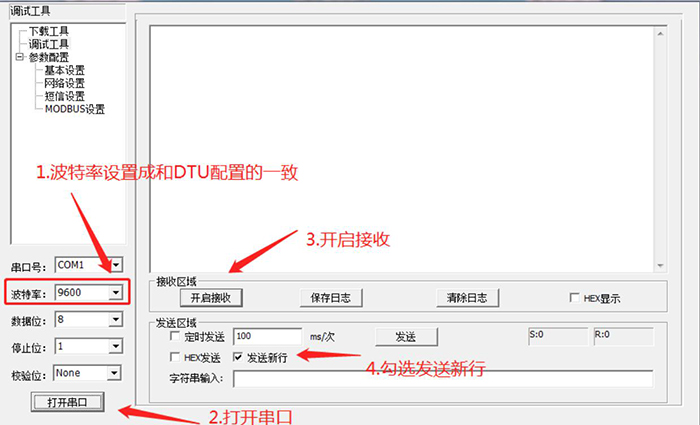

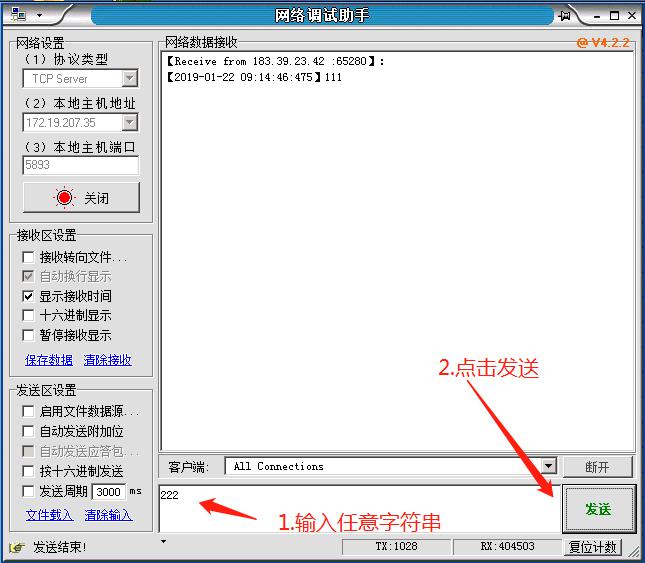

DTU收發指令過程如圖：
