佰馬DTU連接遠程服務器操作教程

  • 時間 :2018-08-01
  • 作者 :佰馬科技
  • 瀏覽數 :8627


本文將以佰馬 DTU透傳終端BMD100為例,簡要介紹在全網通/4G/3G/GPRS模式下,DTU與遠程管理中心之間組網及配置,協助客戶快速實現數據透傳與遠程控制。


佰馬DTU,無人值守專用。以全網通/4G/3G/GPRS等運營商網絡為承載網,為用戶提供穩定可靠的無線通信組網與數據透明傳輸。


無須布線,上電即實現控制中心對遠程設備的監測與管理。具有組網迅速、擴容靈活、建設周期短、成本低等優勢,被廣泛應用在遠程數據采集、遠程設備監測、遠程控制、遠程報警等領域。在配電自動化、環保監測、水利測控、金融自助、熱力管網監測、油田遠程監測等無人值守環境應用優勢明顯。

本文將以佰馬 DTU透傳終端BMD100為例,簡要介紹在GPRS模式下,DTU與遠程管理中心之間組網及配置,協助客戶快速實現數據透傳與遠程控制。

第一步:工業級無線DTU與服務器連接

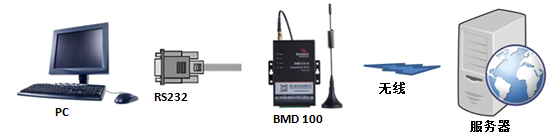

連接操作如上圖所示,本地設備(如PC)通過RS232與佰馬BMD100無線DTU相聯;BMD100插上運營商物聯網卡,通過運營商全網通/4G/3G/GPRS網絡與遠程服務器建立通信。


第二步:運行佰馬DTU配置軟件

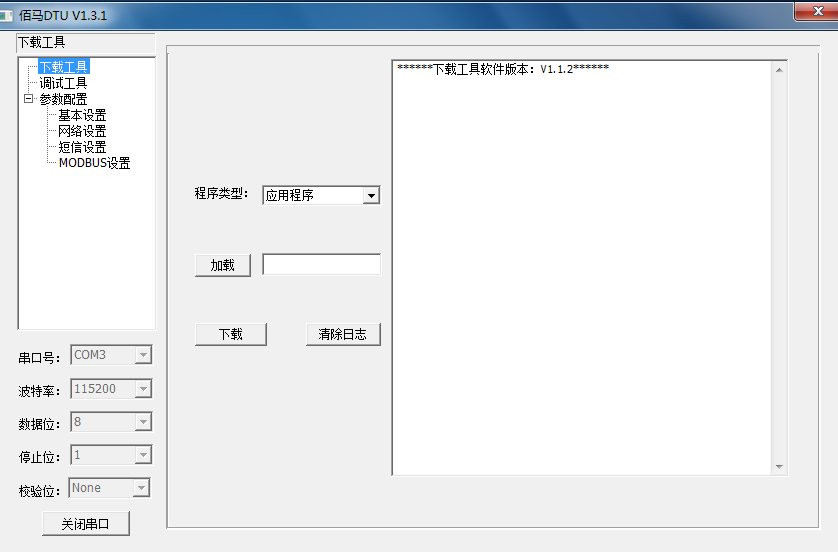

       在本地PC端運行BMD100標配的DTU配置軟件。如上圖所示,在此界面可以看到下載工具、調試工具、參數配置等選項。其中下載工具用于本地下載軟件,調試工具主要用于發命令,收發數據等,參數配置主要用于連接服務端時對各參數的設置、保存、導入導出,以及出廠測試、重啟設備、查看日志等功能。




第三步:BMD100系列連接服務器中針對GPRS不同工作模式的配置

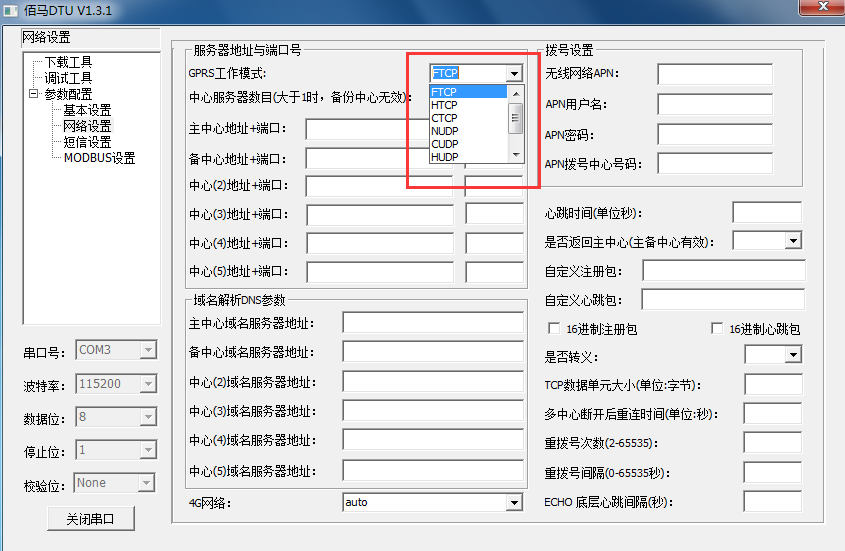

GPRS工作模式:佰馬BMD100 DTU GPRS工作模式包含F(xiàn)TCP、HTCP、CTCP、NUDP、CUDP、HUDP六種(如下圖)。其中: FTCP、HTCP、CTCP都是TCP模式,只是注冊包和心跳包不一樣;NUDP、CUDP、HUDP都是UDP模式,只是注冊包和心跳包不一樣。




現以佰馬BMD100為例,闡述在TCP和UDP兩種工作模式下,BMD100和服務器建立連接的方法和區別。


模式一:服務器和BMD100建立連接——TCP模式

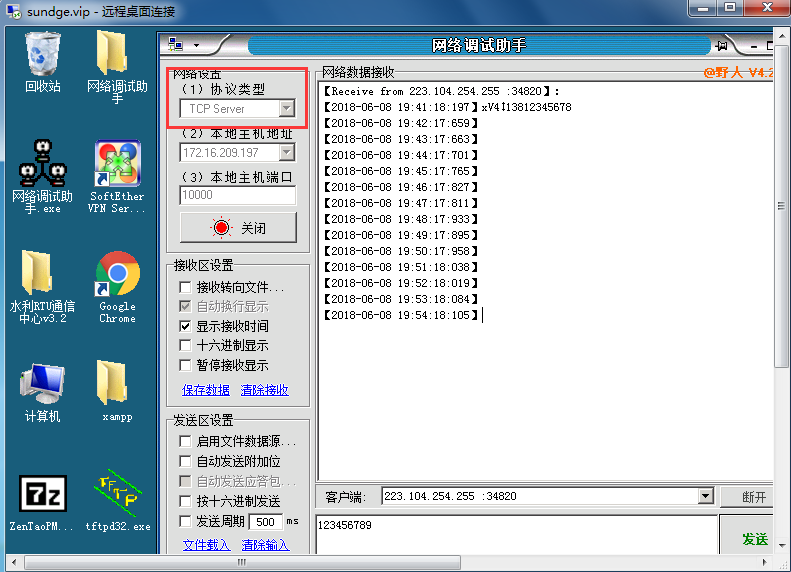

      1)首先打開服務器的網絡調試工具,將協議類型選擇TCP Server

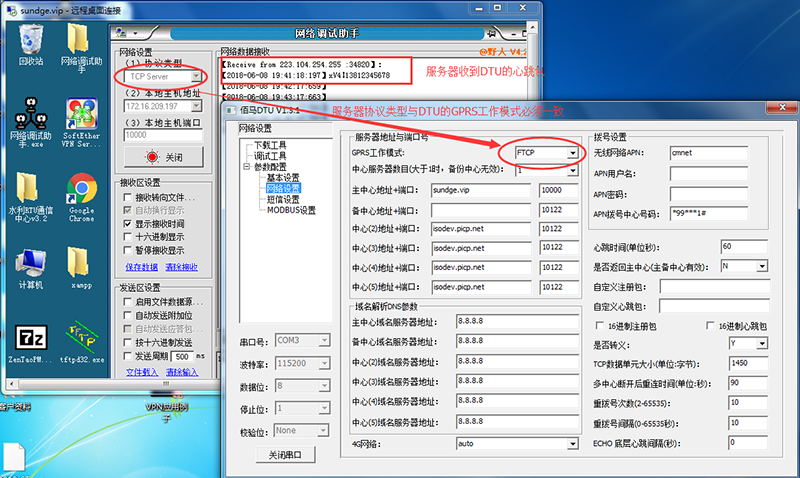

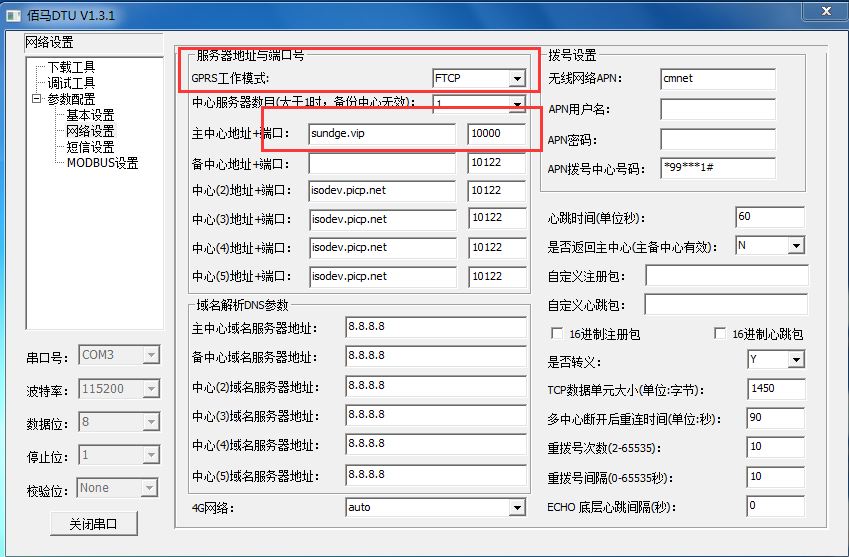

 2)進入BMD100配置界面,將GPRS工作模式設置成TCP(這里選擇FTCP),中心地址(例:sundge.vip)和端口號(例10000)分別與服務器相對應,然后保存參數并重啟設備。


GPRS DTU工作模式設置成TCP.png

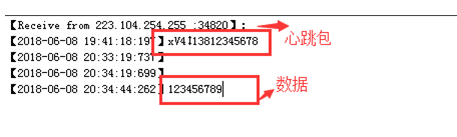

3)連接成功后,可以觀察到服務器收到了BMD100發送的心跳包和數據,如下圖所示:






模式二:服務器和BMD100建立連接——UDP模式

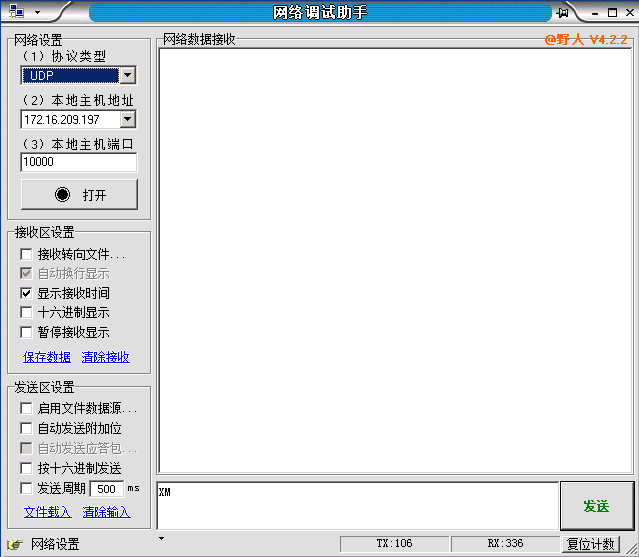

1)首先打開服務器的網絡調試助手,將協議類型選擇UDP:

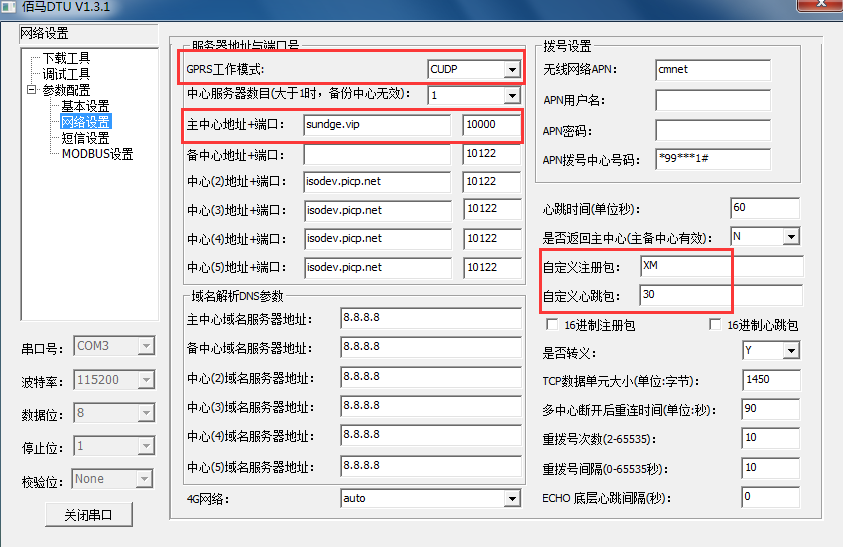

 2)進入BMD100配置界面,將GPRS工作模式設置成UDP(這里選擇CUDP),中心地址(例:sundge.vip)和端口號(例10000)分別與服務器相對應,同時自定義注冊包和自定義心跳包需要進行配置,然后保存參數并重啟設備。

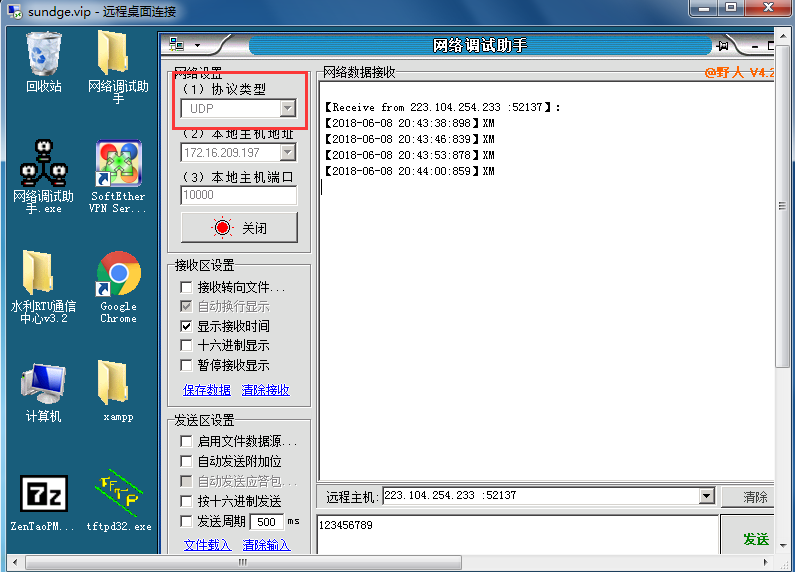

3)連接成功后,可以觀察到服務器收到了BMD100發送的心跳包和數據:



總結:

本文重點闡述了佰馬 DTU BMD100和服務端的連接配置,通過TCP、UDP兩種不同模式的連接,主要得出以下三個特點:

1、佰馬4G全網通DTU BMD100在連接服務器時,直接作為客戶端使用,相關配置全部在DTU標配軟件實現,這點與佰馬路由器的連接配置有本質的區別;

2、通過TCP、UDP兩種不同配置對比,主要區別在CTCP模式和CUDP模式是純透傳模式,必須自定義注冊包和心跳包;

3、兩種模式均簡單易懂,對于初次使用者也很容易掌握,同時,因?yàn)榕渲媒缑婧唵危砸卜奖憧蛻舻木S護。
