在工業物聯網項目,邊緣計算網關是至關重要的支撐力量,通過邊緣計算網關實現現場設備接入、數據通信、通信協議轉換等。本文以佰馬BMG700邊緣計算網關為例,圖文結合全面介紹網關接口配置。
佰馬BMG700邊緣計算網關,具有豐富接口,方便現場傳感器、儀表、攝像頭、PLC設備等廣泛接入。

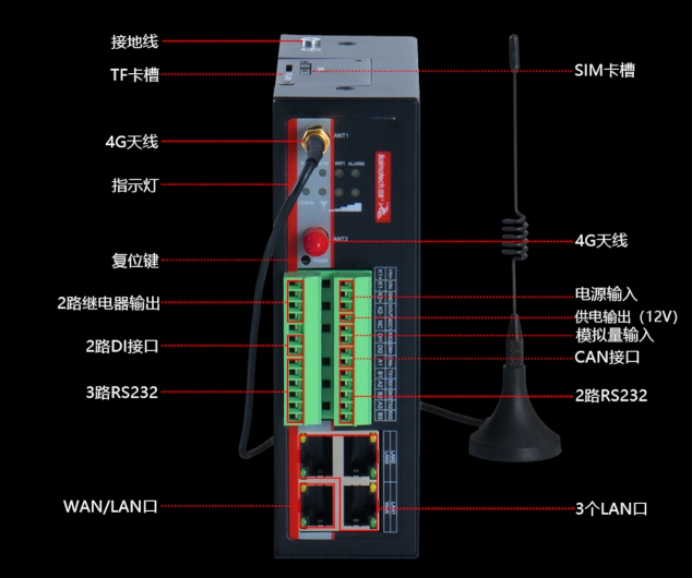

邊緣計算網關的工業通信接口包括: 3×LAN、1×WLAN(可復用為LAN)、2×RS232、3×RS485、2×ADC、2×DI、1×CAN (可選)、2×繼電器(可選)、WIFI功能(可選)、SM加密(可選)、GPS功能(可選)、單模雙卡(可選)、雙模雙卡(可選)、TF卡(可選)。
BMG700邊緣計算網關接口配置步驟
1. 通過瀏覽器訪問地址:192.168.1.1. 輸入賬號密碼登錄佰馬網關管理系統。
2. 登入界面-數據采集欄目,進入接口設置界面。

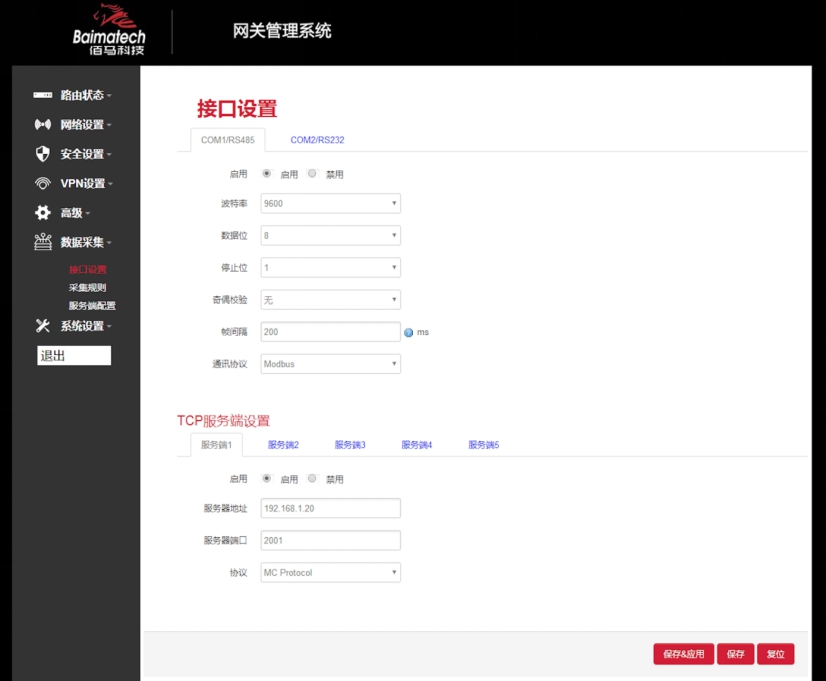

3、在接口設置界面,用戶可以配置RS232/RS485串口、網口、CAN口等接口參數。
4、串口設置:在網關管理系統中設置波特率 數據位 停止位 停止位 奇偶校驗 通訊協議

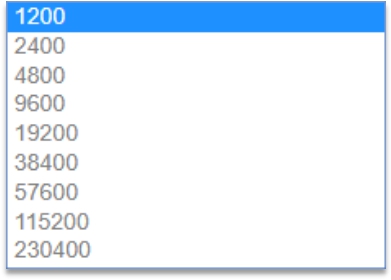

波特率:目前支持的波特率有:
數據位:數據位有 8 位、7 位,兩個選擇,默認是 8 位
停止位:停止位有 2 位、1 位,兩個選擇,默認是 1 位
奇偶校驗:校驗有無校驗,奇校驗、偶校驗,默認是無校驗
通訊協議:串口數據的傳輸協議,目前支持Modbus采集和透傳功能

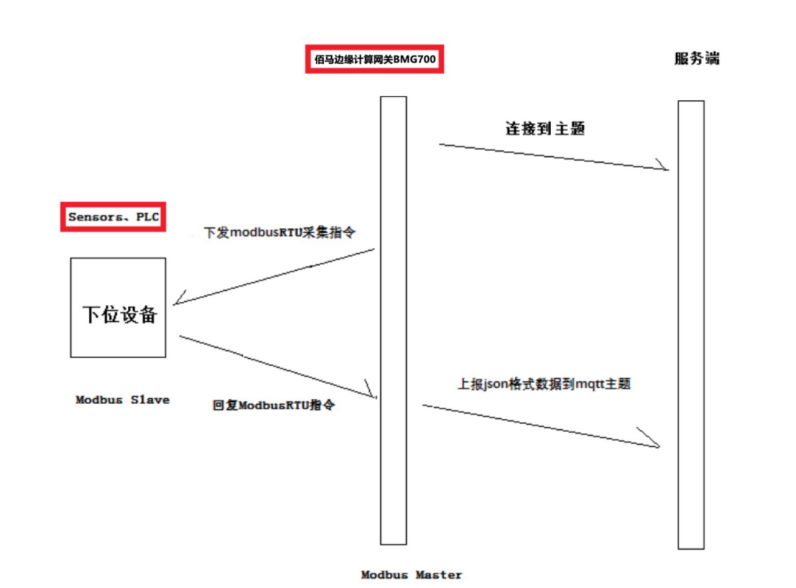

BMG700串口默認支持ModbusRTU協議采集,采集過程如下:
5、TCP服務端設置
啟用后BMG700默認作為TCP客戶端去連接服務端的相關端口,支持基于TCP的ModbusTCP、MC協議采集。

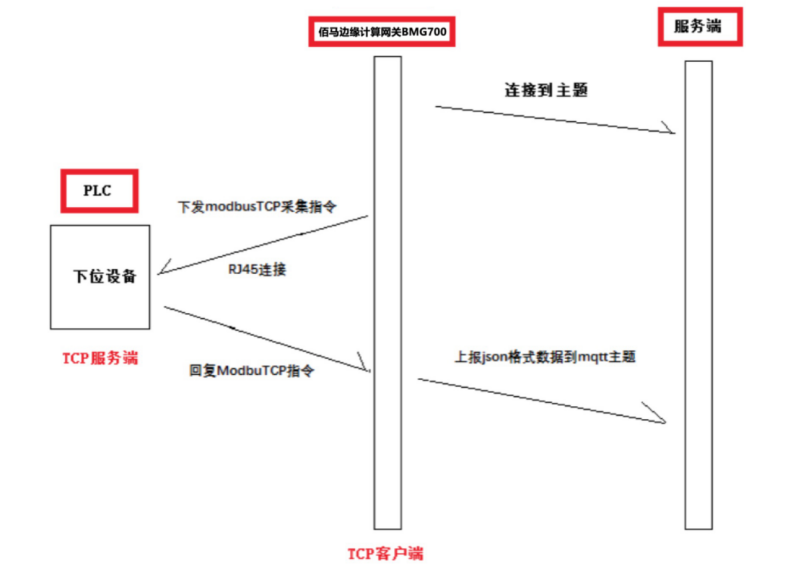

拓撲圖中BMG700作為Modbus主站,以TCP客戶端方式主動發起連接,連接下位TCP服務端設備,最多支持12路并發連接(默認為5路),然后針對socket下發ModbusTCP采集指令,下位設備回復相應的ModbusTCP指令,BMG700解析成對應的變量值。MC協議采集過程同上(僅下發和回復的指令格式有差別)。
