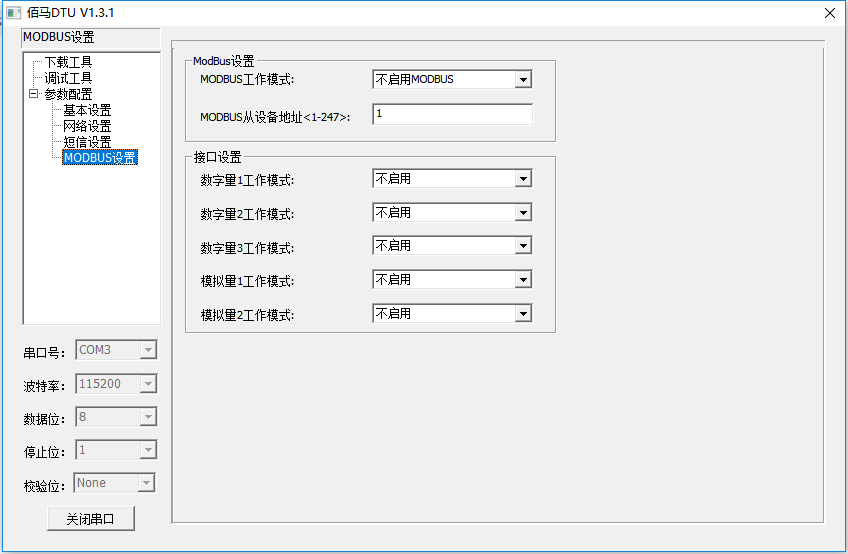

MODBUS工作模式：不啟用MODBUS

                                 網絡RTU功能

                                  串口RTU功能

當設備啟用MODBUS RTU工作模式時，設備上線后可識別來自中心的MODBUS協議命令數據，并根據命令的內容進行數據采集或者端口設置，最后按MODBUS協議命令的格式將采集到的數據和端口的設置結果傳送回中心，也就是設備做MODBUS從設備。

MODBUS從設備地址：

Modbus從設備地址表示設備本身的MODBUS設備地址，中心根據此地址對Modbus設備進行識別。在啟用RTU方式的MODBUS工作模式時設備地址生效。

模擬量1工作模式：

模擬量2工作模式：不啟用

                            一次性采集

共有2個模擬量端口，ADC1、ADC2，對應接口6，7。當MODBUS工作模式設置為RTU方式，模擬量工作模式選擇為一次性采集時，設備根據收到的MODBUS指令對相應的模擬量端口進行數據采集。

數字量1工作模式：

數字量2工作模式：

數字量3工作模式：不啟用

                                輸入

                                輸出

設備共有3個數字量端口，IO1，IO2，IO3，對應接口3，4，5。當MODBUS工作模式設置為RTU方式，數字量工作模式設置為輸入或輸出時， 設備根據收到的MODBUS指令對相應的數字量端口進行操作。
